BAV99LT3G — купить, цена, наличие

MPN BAV99LT3G · onsemi
Наименование:BAV99LT3G
Производитель:onsemi
Категория:Диоды
Артикул:013336
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 5.85 ₽ Ориентир, на 15.09.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

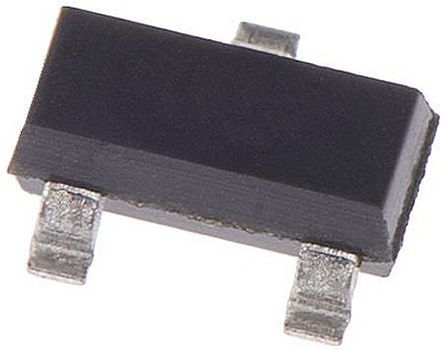

Сдвоенный диод переключения (switching) BAV99LT3G

Диод сдвоенный переключения BAV99LT3G предназначен для применения в цепях коммутации сигналов и обладает характеристиками, обеспечивающими эффективную работу в быстродействующих цифровых схемах. Компонент выполнен в компактном корпусе, подходящем для поверхностного монтажа.

Использование сдвоенных диодов переключения позволяет реализовать функции защиты от переполюсовки питания, ограничения напряжения и быстрой коммутации сигналов в цифровых интерфейсах. Схемотехнически такие элементы часто включаются последовательно с сигнальными линиями или выводами питания, обеспечивая защиту и коррекцию уровней напряжений. При расчёте необходимо учитывать допустимые значения обратного напряжения и прямого тока каждого диода, а также скорость их переключения, влияющую на быстродействие схемы.

Средний выпрямленный ток215 mA
КорпусSOT-23-3
China RoHSСоответствует
Номинальный ток215 mA
Прямое напряжение715 mV
Без галогеновБез галогенов
Высота940 µm
Дата выпуска1999-01-01
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. импульсный прямой ток (Ifsm)2 A
Максимальная рабочая температура150 °C
Макс. выходной ток215 mA
Максимальная рассеиваемая мощность225 mW
Макс. повторяющееся обратное напряжение (Vrrm)70 V
Макс. обратный ток утечки2.5 µA
Максимальное обратное напряжение (DC)70 V
Макс. импульсный ток500 mA
Минимальная рабочая температура-65 °C
Число элементов2
Число выводов3
УпаковкаЛента на катушке
Пиковый неповторяющийся импульсный ток2 A
Пиковый обратный ток2.5 µA
Рассеиваемая мощность225 mW
Радиационное упрочнениеНет
REACH SVHCДа
Время восстановления6 ns
Время обратного восстановления6 ns
Обратное рабочее напряжение100 V
RoHSСоответствует
Код Schedule B8541100070
Номинальное напряжение (DC)70 V
Ширина1.3 mm
ДокументСкачать
Информационный листСкачать (3 стр.)
Информационный листСкачать (5 стр.)
Информационный листСкачать (4 стр.)
Rohs StatementСкачать (1 стр.)
