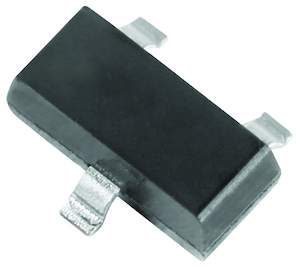

Сдвоенный диод переключения (switching) BAV99-HE3-08
Сдвоенный диод переключения BAV99-HE3-08 предназначен для использования в высокочастотных цепях и схемах коммутации. Он обеспечивает быстрое переключение и низкое падение напряжения в прямом направлении. Диод выполнен в компактном корпусе, подходящем для поверхностного монтажа.
Особое внимание следует уделить правильному выбору номиналов и параметров при проектировании схемы с использованием данного диода. Одна из распространённых ошибок — недооценка влияния паразитных ёмкостей и индуктивностей проводников на высокочастотные характеристики схемы. Это может привести к нестабильности работы устройства, искажению сигнала и даже выходу из строя элементов из-за перегрузки по напряжению.
| Средний выпрямленный ток | 150 mA |
| Корпус | SOT-23 |
| China RoHS | Соответствует |
| Покрытие контакта | Олово |
| Конфигурация элементов | общий катод |
| Прямой ток | 150 mA |
| Прямое напряжение | 715 mV |
| Дата выпуска | 2013-06-25 |
| Статус жизненного цикла | Снят с производства |
| Дата последней закупки (LTB) | 2024-06-24 |
| Дата последней поставки (LTD) | 2024-12-24 |
| Макс. импульсный прямой ток (Ifsm) | 4.5 A |
| Максимальная рабочая температура | 150 °C |
| Макс. выходной ток | 150 mA |
| Максимальная рассеиваемая мощность | 300 mW |
| Макс. повторяющееся обратное напряжение (Vrrm) | 70 V |
| Максимальное обратное напряжение (DC) | 70 V |
| Минимальная рабочая температура | -55 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Число элементов | 2 |
| Число выводов | 3 |
| Упаковка | Россыпь |
| Пиковый неповторяющийся импульсный ток | 4.5 A |
| Параметры | AEC-Q101 |
| REACH SVHC | Да |
| Время обратного восстановления | 6 ns |
| Обратное рабочее напряжение | 70 V |
| RoHS | Соответствует |
| Масса | 8.788352 mg |
| Документ | Скачать | |
| Информационный лист | Скачать (4 стр.) | |
| Информационный лист | Скачать (5 стр.) | |
| Rohs Statement | Скачать (5 стр.) |
