SN74LVC1G18DBVR — купить, цена, наличие

MPN SN74LVC1G18DBVR · Texas Instruments
Наименование:SN74LVC1G18DBVR
Производитель:Texas Instruments
Категория:Дешифраторы и мультиплексоры
Артикул:009971
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

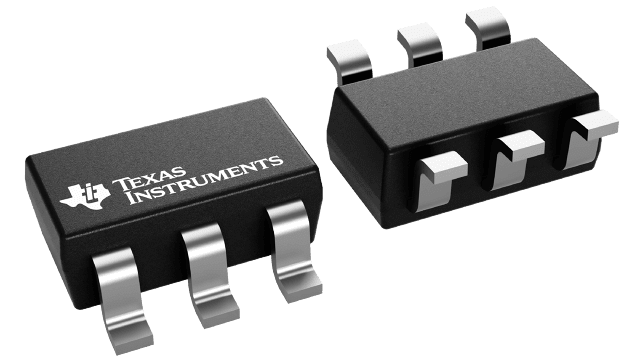

Неинвертирующий демультиплексор Texas Instruments SN74LVC1G18 с 3-состоянием, корпус SOT-23-6

Демультиплексор Texas Instruments SN74LVC1G18 выполнен в корпусе SOT-23-6 и обеспечивает 3-состояние выходов. Компонент предназначен для неинвертирующего переноса данных в цифровых схемах. Характеризуется низким энергопотреблением и совместимостью с низковольтными логическими уровнями, благодаря технологии LVC.

При проектировании печатной платы рекомендуется соблюдать минимальную длину сигнальных дорожек, чтобы снизить влияние паразитных емкостей и индуктивностей. Также следует уделить внимание правильной разводке питания и земли, обеспечивая короткие и надежные соединения с минимальной площадью полигона вокруг компонента для уменьшения помех.

Верхняя граница температуры окружающей среды125 °C
КорпусSOT-23
Покрытие контактаЗолото
Высота0 m
Выходной ток высокого уровня-32 mA
Независимые цепи1
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Логическая функцияДемультиплексор
Выходной ток низкого уровня32 mA
Статус жизненного цикла производителяАктивен
Максимальная температура перехода150 °C
Макс. рабочая температура85 °C
Макс. выходной ток32 mA
Макс. напряжение питания5.5 V
Мин. рабочая температура-40 °C
Мин. напряжение питания1.65 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания10 µA
Количество бит1
Количество каналов1
Число цепей1
Число элементов1
Число вентилей1
Число входных линий1
Количество входов1
Число выходных линий2
Число выходов2
Число выводов6
УпаковкаОтрезок ленты
ПолярностьНеинвертирующий
Задержка распространения12.7 ns
Ток покоя10 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Тип питанияОдиночный
Тип выводаSMD/SMT
Толщина1.2 mm
Конфигурация переключенияSPDT
Время задержки включения12.7 ns
Масса6.492041 mg
Ширина1.6 mm
