RC0603JR-075R6L — купить, цена, наличие
| Наименование: | RC0603JR-075R6L |
| Производитель: | Yageo Group |
| Категория: | Чип резисторы SMD |
| Артикул: | 009131 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |

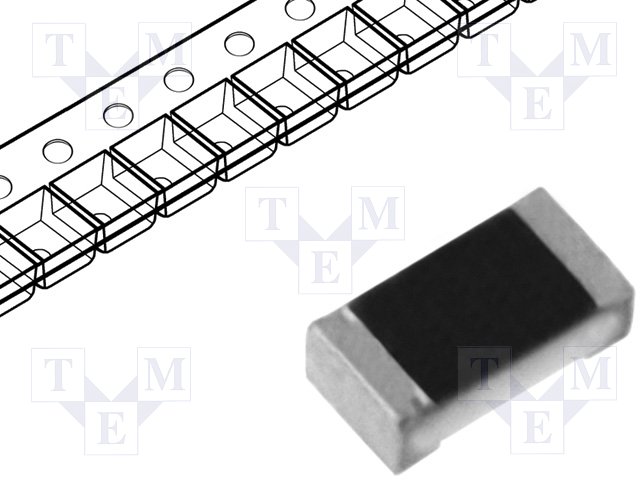

Толстоплёночный чип-резистор Yageo 0603, 5.6 Ом ±5%, 1/10 Вт, ТКС ±200 ppm/°C
Чип-резистор RC0603JR-075R6L производства Yageo предназначен для поверхностного монтажа и выполнен в корпусе 0603. Резистор обладает номинальным сопротивлением 5.6 Ом с допуском ±5%. Мощность рассеяния составляет 1/10 Вт, а температурный коэффициент сопротивления (ТКС) равен ±200 ppm/°C. Такие параметры обеспечивают стабильную работу резистора в широком диапазоне температур и делают его подходящим для использования в различных электронных устройствах.
При проектировании печатной платы с использованием данного резистора рекомендуется соблюдать рекомендуемые расстояния между контактными площадками и избегать чрезмерного перегрева компонента при пайке. С учетом малых габаритов элемента особое внимание стоит уделить правильной трассировке проводников и размещению соседних компонентов, чтобы обеспечить хорошую теплопроводность и предотвратить возможные проблемы с надежностью соединения.
| Корпус | 0603 |
| Типоразмер корпуса (дюймовый) | 0603 |
| China RoHS | Не соответствует |
| Состав | толстоплёночный |
| Глубина | 800 µm |
| Особенности | влагостойкий |
| Высота | 450 µm |
| Дата выпуска | 2004-09-22 |
| Без свинца | Без свинца |
| Длина | 1.6 mm |
| Статус жизненного цикла | Производится |
| Макс. рабочая температура | 155 °C |
| Максимальная рассеиваемая мощность | 100 mW |
| Военный стандарт | Нет |
| Мин. рабочая температура | -55 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Число выводов | 2 |
| Число окончаний | 2 |
| Упаковка | Лента на катушке |
| Номинальная мощность | 100 mW |
| REACH SVHC | Да |
| Сопротивление | 5.6 Ω |
| RoHS | Соответствует |
| Код Schedule B | 8533210045 |
| Температурный коэффициент | 200 ppm/°C |
| Тип вывода | SMD/SMT |
| Допуск | 5 % |
| Номинальное напряжение | 50 V |
| Номинальное напряжение (DC) | 50 V |
| Ширина | 800 µm |
| Рабочее напряжение | 75 V |
| Документ | Скачать | |
| Информационный лист | Скачать (11 стр.) | |
| Информационный лист | Скачать (9 стр.) | |
| Информационный лист | Скачать (10 стр.) | |
| Информационный лист | Скачать (8 стр.) | |
| Rohs Statement | Скачать (7 стр.) | |
| Conflict Mineral Statement | Скачать (1 стр.) |
