RC0603JR-075R1L — купить, цена, наличие
| Наименование: | RC0603JR-075R1L |
| Производитель: | Yageo Group |
| Категория: | Чип резисторы SMD |
| Артикул: | 008995 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |

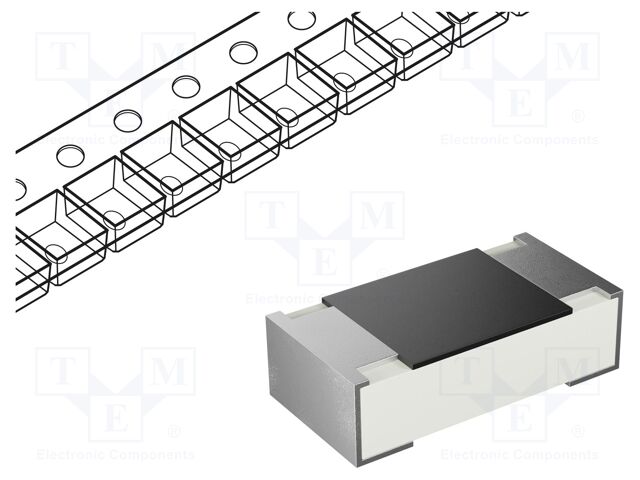

Толстоплёночный чип-резистор Yageo 0603, 5.1 Ом ±5%, 100 мВт, 75 В, ТКС ±200 ppm/°C
Толстоплёночный чип-резистор RC0603JR-075R1L от компании Yageo предназначен для поверхностного монтажа. Его корпус соответствует типоразмеру 0603, номинальное сопротивление составляет 5.1 Ом с допуском ±5%. Мощность рассеяния данного элемента равна 100 мВт, рабочее напряжение – до 75 В. Термокоефицент сопротивления (ТКС) указан как ±200 ppm/°C, что характеризует стабильность параметров при изменении температуры.
При подборе аналога необходимо учитывать соответствие габаритам корпуса 0603, чтобы обеспечить совместимость с проектируемой платой. Важными параметрами также являются значение сопротивления и допуск, а также мощность рассеяния и рабочее напряжение. Для обеспечения стабильной работы в широком температурном диапазоне рекомендуется обращать внимание на значение ТКС.
| Корпус | 0603 |
| Типоразмер корпуса (дюймовый) | 0603 |
| China RoHS | Не соответствует |
| Состав | толстоплёночный |
| Глубина | 800 µm |
| Высота | 450 µm |
| Дата выпуска | 2004-09-22 |
| Без свинца | Без свинца |
| Длина | 1.6 mm |
| Статус жизненного цикла | Производится |
| Макс. рабочая температура | 155 °C |
| Военный стандарт | Нет |
| Мин. рабочая температура | -55 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Число выводов | 2 |
| Число окончаний | 2 |
| Упаковка | Лента на катушке |
| Номинальная мощность | 100 mW |
| REACH SVHC | Да |
| Сопротивление | 5.1 Ω |
| RoHS | Соответствует |
| Код Schedule B | 8533210045 |
| Температурный коэффициент | 200 ppm/°C |
| Тип вывода | SMD/SMT |
| Допуск | 5 % |
| Номинальное напряжение | 50 V |
| Номинальное напряжение (DC) | 50 V |
| Ширина | 800 µm |
| Рабочее напряжение | 75 V |
| Документ | Скачать | |
| Информационный лист | Скачать (11 стр.) | |
| Информационный лист | Скачать (9 стр.) | |
| Информационный лист | Скачать (10 стр.) | |
| Информационный лист | Скачать (8 стр.) | |
| Conflict Mineral Statement | Скачать (1 стр.) | |
| Rohs Statement | Скачать (7 стр.) |
