BC847BPN,115 — купить, цена, наличие

MPN BC847BPN,115 · Nexperia
Наименование:BC847BPN,115
Производитель:Nexperia
Категория:Биполярные транзисторы
Артикул:012266
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 4.31 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Сдвоенный биполярный транзистор NPN+PNP, напряжение 45 В, ток 100 мА, корпус 6 выводов.

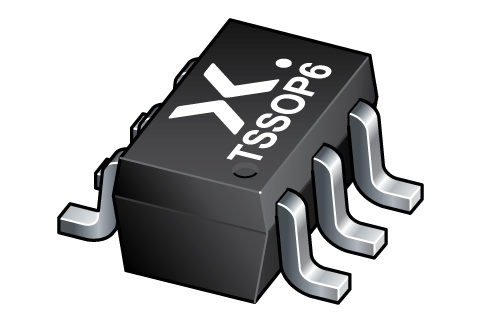

Сдвоенный биполярный транзистор BC847BPN,115 производства компании Nexperia выполнен в корпусе с шестью выводами и объединяет в одном устройстве транзисторы типа NPN и PNP. Номинальное напряжение коллектор-эмиттер составляет 45 В, максимальный ток коллектора – до 100 мА.

Благодаря объединению в одном корпусе транзисторов разной проводимости, данный компонент удобен для построения комплементарных пар и мостовых схем. Его выбирают в случаях, когда требуется компактное решение с минимальными затратами места на плате и упрощением разводки печатной платы. В отличие от одиночных транзисторов, он позволяет сократить общее количество компонентов и упростить сборку устройства.

Верхняя граница температуры окружающей среды150 °C
КорпусSOT-363
China RoHSСоответствует
Напряжение коллектор-база (VCBO)50 V
Напряжение пробоя коллектор-эмиттер45 V
Напряжение насыщения коллектор-эмиттер100 V
Напряжение коллектор-эмиттер (VCEO)45 V
Покрытие контактаОлово
Ток1 A
Конфигурация элементовСдвоенный
Напряжение эмиттер-база (VEBO)5 V
Частота100 MHz
Произведение усиления на полосу100 MHz
Высота1.1 mm
hFE (мин.)200
Дата выпуска1997-09-01
Без свинцаБез свинца
Длина2.2 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяRELEASED FOR SUPPLY (Last Updated: 2 years ago)
Макс. напряжение пробоя45 V
Макс. ток коллектора100 mA
Максимальная частота100 MHz
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность400 mW
Мин. рабочая температура-65 °C
Тип монтажаПоверхностный монтаж (SMD)
Число элементов2
Число выводов6
УпаковкаОтрезок ленты
ПолярностьNPN, PNP
Рассеиваемая мощность400 mW
REACH SVHCДа
RoHSСоответствует
Код Schedule B8541210080
Частота перехода100 MHz
Напряжение45 V
Масса4.535924 g
Ширина1.35 mm
ДокументСкачать
DatasheetСкачать (13 стр.)
DatasheetСкачать (14 стр.)
Technical DrawingСкачать (5 стр.)
DatasheetСкачать (15 стр.)
Reach StatementСкачать (3 стр.)
Rohs StatementСкачать (1 стр.)
