ADG611YRUZ-REEL7 — купить, цена, наличие

MPN ADG611YRUZ-REEL7 · Analog Devices
Наименование:ADG611YRUZ-REEL7
Производитель:Analog Devices
Категория:Аналоговые ключи и мультиплексоры
Артикул:009206
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 676.92 ₽ Ориентир, на 14.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

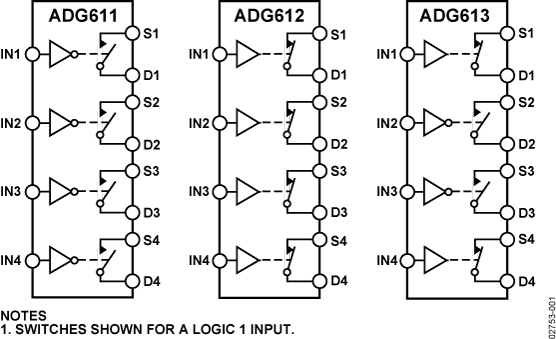

Счетверённый аналоговый ключ SPST, впрыск заряда 1пКл, утечка 100пА, CMOS, ±5В/+5В/+3В, лента

Счетверённый аналоговый ключ ADG611YRUZ-REEL7 производства Analog Devices выполнен по технологии CMOS и предназначен для коммутации аналоговых сигналов. Он содержит четыре независимых ключа типа SPST (однополюсный, однонаправленный), управляемых логическими уровнями питания ±5В и +3В. Ключи обеспечивают низкий уровень впрыска заряда (1пКл) и малую утечку тока (100пА), что делает их подходящими для прецизионных и высокочувствительных схем.

При монтаже данного компонента необходимо соблюдать стандартные требования к пайке SMD-компонентов. Используйте флюс с низкой коррозионной активностью и следите за температурой и временем пайки, чтобы избежать перегрева кристалла. Внимательно проверьте правильность установки полярности питания и управляющих сигналов, так как ошибка может привести к неправильной работе ключей или повреждению устройства. Важно обеспечить достаточный теплоотвод и правильную трассировку сигнальных линий для минимизации помех и наводок.

Полоса пропускания (-3 дБ)680 MHz
Полоса пропускания680 MHz
КорпусTSSOP
Покрытие контактаОлово
Двухполярное напряжение питания5 V
Выходной ток высокого уровня10 mA
ИнтерфейсПараллельный
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяПроизводится
Макс. двухполярное напряжение питания5.5 V
Макс. рабочая температура125 °C
Максимальная рассеиваемая мощность10 µW
Макс. ток потребления1 µA
Макс. напряжение питания5.5 V
Мин. двухполярное напряжение питания2.7 V
Мин. рабочая температура-40 °C
Мин. напряжение питания2.7 V
Количество бит4
Количество каналов4
Число цепей4
Количество входов4
Число выходов4
Число выводов16
Ток потребления1 nA
УпаковкаЛента на катушке
ПолярностьНеинвертирующий
Рассеиваемая мощность10 µW
Радиационная стойкостьНет
Сопротивление115 Ω
RoHSСоответствует
Код Schedule B8542390000
Тип питанияСдвоенный, Одиночный
Конфигурация переключенияSPST
Время задержки выключения40 ns
Время задержки включения65 ns
ДокументСкачать
DatasheetСкачать (16 стр.)
Official datasheetСкачать
DatasheetСкачать (12 стр.)
Conflict Mineral StatementСкачать (1 стр.)
