AD9235BRUZ-20 — купить, цена, наличие

MPN AD9235BRUZ-20 · Analog Devices
Наименование:AD9235BRUZ-20
Производитель:Analog Devices
Категория:Аналого-цифровые преобразователи
Артикул:011115
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1 579.58 ₽ Ориентир, на 14.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Конвейерный АЦП 12 бит, 1 канал, частота дискретизации 20 MSPS, параллельный вывод, TSSOP-28

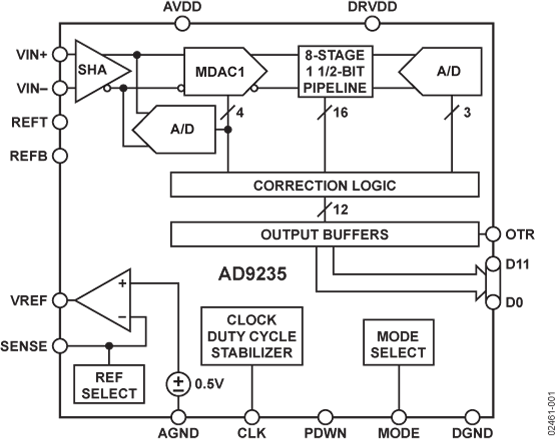

AD9235BRUZ-20 — это конвейерный аналого-цифровой преобразователь (АЦП) с разрешением 12 бит и частотой дискретизации до 20 миллионов отсчетов в секунду (MSPS). Он имеет один аналоговый вход и выводит цифровую информацию в параллельном формате через корпус TSSOP-28, который содержит 28 контактов.

При подборе аналога или замене данного АЦП важно учитывать соответствие параметров разрешения, частоты дискретизации и формата вывода. Также необходимо убедиться в совместимости корпуса и количества выводов с имеющейся печатной платой. Учитывайте требования к питанию и опорному напряжению, а также электрические характеристики, такие как динамический диапазон и уровень шумов.

КорпусTSSOP
Покрытие контактаОлово
Дифференциальная нелинейность0.65 LSB
Высота1.05 mm
Входная ёмкость7 pF
Интегральная нелинейность0.8 LSB
ИнтерфейсПараллельный
Длина9.7 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяПроизводится
Максимальное входное напряжение1 V
Макс. рабочая температура85 °C
Максимальная рассеиваемая мощность110 mW
Макс. напряжение питания3.6 V
Минимальное входное напряжение500 mV
Мин. рабочая температура-40 °C
Мин. напряжение питания2.7 V
Номинальный ток питания30 mA
Количество аналого-цифровых преобразователей1
Количество аналоговых входов1
Количество бит12
Количество каналов1
Количество преобразователей1
Число элементов1
Количество входов1
Число выводов28
Рабочее напряжение питания3 V
ПолярностьБиполярный, Униполярный
Потребляемая мощность95 mW
Рассеиваемая мощность95 mW
Радиационная стойкостьНет
REACH SVHCНет
Разрешение1.5 B
RoHSСоответствует
Частота дискретизации20 Msps
Код Schedule B8542390000
Отношение сигнал/шум70.8 dB
Тип питанияОдиночный
Ширина4.4 mm
ДокументСкачать
DatasheetСкачать (40 стр.)
DatasheetСкачать (41 стр.)
Official datasheetСкачать
Conflict Mineral StatementСкачать (1 стр.)
