В каталоге ЭЛ-СИРИУС — 9 наименований категории «Активные фильтры» от ведущих производителей. Проверка наличия и цены онлайн по партномеру (MPN), поставка со склада и под заказ, доставка по России и СНГ. Работаем с юридическими лицами и частными покупателями.
| Фото | Партномер (MPN) | Производитель | Описание | Цена | Наличие |
|---|---|---|---|---|---|
 |
MAX295 | Analog Devices | 8th-Order, Lowpass, Switched-Capacitor Filters | по запросу | Под заказ |
 |

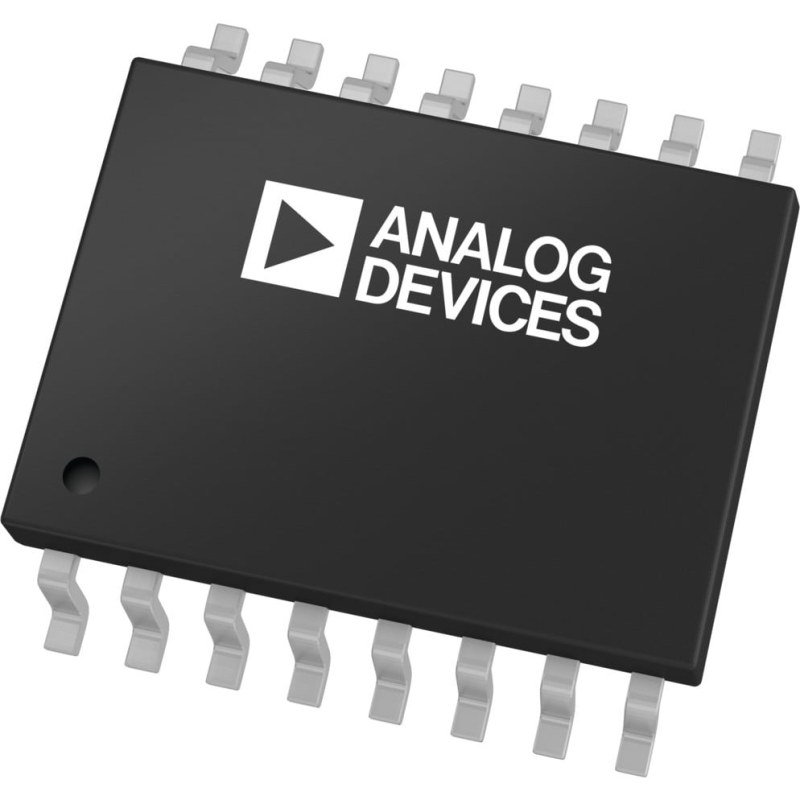

MAX295CWE+ | Analog Devices | Tube MAX295 Butterworth Low Pass Switched Capacitor e3 interface filter -5V 2.65mm 35kHz 70C | по запросу | Под заказ |
 |
MAX7403ESA | Analog Devices | Активный фильтр нижних частот 8-го порядка на переключаемых конденсаторах, 10 кГц, корпус SOIC-8. | 411,31 ₽ | Под заказ |
 |
MAX7403ESA+ | Analog Devices | Эллиптический ФНЧ на переключаемых конденсаторах MAX7403, питание 5 В, частота среза 10 кГц | по запросу | Под заказ |
 |
MAX7403ESA+T | Analog Devices | Активный фильтр нижних частот 8-го порядка на переключаемых конденсаторах, 10 кГц, корпус SOIC-8. | 703,08 ₽ | Под заказ |
 |
MAX7409EPA | Analog Devices | Активный ФНЧ на переключаемых конденсаторах MAX7409, 5-й порядок, частота среза 15 кГц, корпус PDIP-8 | 815,94 ₽ | Под заказ |
|
MAX7409EPA+ | Analog Devices | Фильтр Бесселя нижних частот на переключаемых конденсаторах MAX7409, 15 кГц, питание 5 В. | 815,94 ₽ | Под заказ |
 |

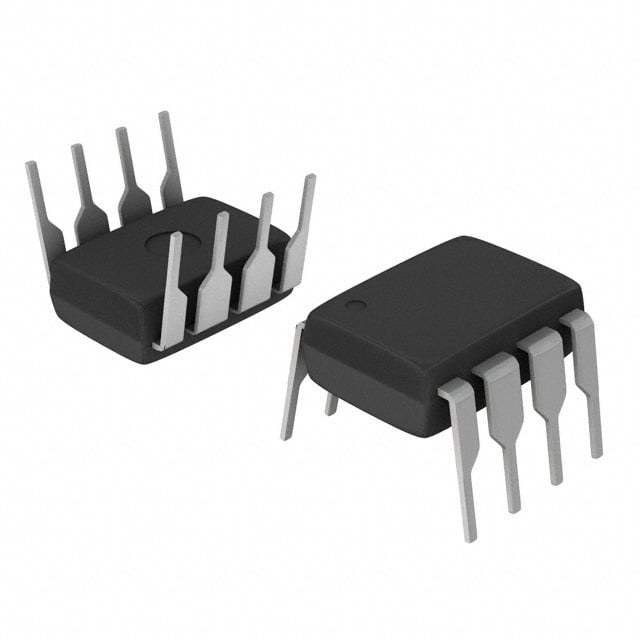

MAX293EPA+ | Analog Devices | Эллиптический ФНЧ на переключаемых конденсаторах Analog Devices MAX293, 5.5 В, частота среза до 35 кГц | по запросу | Под заказ |
| MAX295CPA | — | по запросу | Под заказ |
О категории «Активные фильтры»
Микросхемы активных фильтров с переключаемыми конденсаторами. Раздел построен на продукции Analog Devices (включая линейку Maxim): фильтры нижних частот восьмого порядка с эллиптической характеристикой, частотой среза до 10 кГц, питанием 5 В, в корпусах 8-SOIC с рабочей температурой до +85 °C.
Чем хорош принцип переключаемых конденсаторов
Частота среза задаётся тактовым сигналом, а не номиналами RC-цепей. Её можно менять программно на лету, и она не уходит с разбросом компонентов, старением и температурой — точность определяется только точностью такта. Обычно отношение тактовой частоты к частоте среза фиксировано (например, 100:1), так что перестройка сводится к смене частоты генератора. Восьмой порядок в одном корпусе на 8 выводов дискретной схемой не повторить — это четыре звена Саллена-Ки с восемью прецизионными резисторами и конденсаторами.
За что приходится платить
- Тактовая частота в спектре выходного сигнала — её подавляют простым RC-фильтром на выходе.
- Наложение спектров. Схема дискретная по времени, поэтому на входе нужен антиалиасинговый фильтр, отсекающий составляющие выше половины тактовой.
- Шум выше, чем у хорошего аналогового фильтра на малошумящих операционниках.
Выбор характеристики
Эллиптическая (Кауэра) даёт самый крутой спад за счёт пульсаций в полосе и неравномерной задержки. Баттерворта — максимально ровная полоса пропускания. Бесселя — линейная фаза и минимальный звон на импульсах, обязательна там, где важна форма сигнала, а не только спектр. Для антиалиасинга перед АЦП обычно берут эллиптический, для тракта передачи импульсов — Бесселя.
