О производителе Walsin Technologies

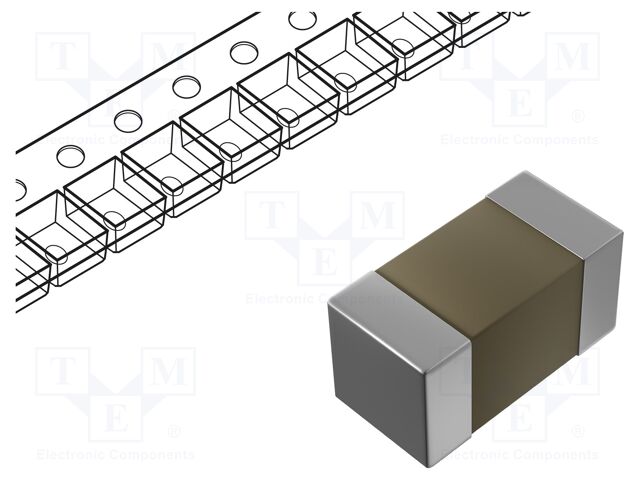

Walsin Technology — тайваньский производитель пассивных компонентов: многослойных керамических конденсаторов, чип-резисторов, индуктивностей и ВЧ-компонентов. Все наши позиции — керамические конденсаторы на 100 нФ с диэлектриком X7R в типоразмерах 0402, 0603 и 0805, те самые развязочные конденсаторы, что стоят у выводов питания каждой микросхемы.

Как читать партномер

Обозначение Walsin 0805B104K500CT расшифровывается так: 0805 — типоразмер, B — диэлектрик X7R, 104 — ёмкость в пикофарадах: 10 и четыре нуля, то есть 100 000 пФ = 100 нФ, K — допуск ±10 % (J — ±5 %), 500 — номинальное напряжение тем же способом, то есть 50 В (250 — 25 В, 100 — 10 В, 101 — 100 В). Окончание CT относится к исполнению выводов и упаковке.

Главная особенность X7R, о которой часто забывают, — зависимость ёмкости от приложенного постоянного напряжения. Чем меньше корпус и чем ближе рабочее напряжение к номинальному, тем сильнее падает реальная ёмкость. Конденсатор на 10 В в корпусе 0402, работающий при 5 В, может давать заметно меньше номинала, а тот же номинал на 50 В в 0603 потеряет гораздо меньше. На шинах питания разумно брать запас по напряжению или корпус крупнее.

Второй риск — трещины. Корпуса 0805 и крупнее чувствительны к изгибу платы, поэтому у края платы, у линий разлома мультизаготовки и рядом с крепёжными винтами их ставят длинной стороной вдоль линии изгиба или заменяют меньшим типоразмером. Трещина в керамике может долго не проявляться, а потом дать утечку или короткое замыкание по питанию.
