3M — купить компоненты со склада и под заказ
В каталоге ЭЛ-СИРИУС 18 наименований 3M: краевые разъёмы (Card Edge), аксессуары, инструменты и расходные материалы. Проверка цены и наличия онлайн по партномеру, поставка по России и СНГ, работаем с юрлицами и частными покупателями.
Категории 3M
О производителе 3M
3M — американский концерн, у которого электроника — лишь одно из многих направлений, но очень заметное: соединители для ленточного кабеля с технологией IDC, разъёмы плата-плата и краевые разъёмы, экранирующие и теплопроводящие ленты, материалы для защиты от статики. В нашем каталоге больше всего краевых разъёмов и разъёмов на плоский кабель.
IDC-разъёмы: как не ошибиться с шагом
IDC (insulation displacement) — способ подключения, при котором контакт при запрессовке прорезает изоляцию провода, без пайки и зачистки; все проводники ленточного кабеля заделываются одним движением пресса. Главная путаница — шаг. У двухрядного разъёма с шагом 2,54 мм провода в кабеле идут с шагом 1,27 мм, потому что ряды контактов чередуются. Точно так же разъёму с шагом 1,27 мм нужен кабель с шагом 0,635 мм. Кабель «под шаг разъёма» не подойдёт.
Ещё несколько правил. Первый провод кабеля обычно помечен цветной полосой — его совмещают с меткой первого контакта на разъёме. Пресс или специальные клещи дают равномерную запрессовку, а плоскогубцы перекашивают корпус и повреждают контакты. Планка разгрузки натяжения, как 3448-45112 для розеток 3M серии 451, защищает заделку от выдёргивания — её стоит ставить везде, где кабель перегибают при обслуживании.
Покрытие контактов выбирайте по числу перестыковок: в одной серии бывают исполнения с разной толщиной золота, и для разъёма, который часто подключают и отключают, это существенно. Другие позиции 3M смотрите в разделе разъёмов.
Каталог 3M
| Фото | Партномер (MPN) | Категория | Описание | Цена | Наличие |
|---|---|---|---|---|---|
 |
152240-0113GB | Краевые разъёмы (Card Edge) | Разъём 3M для печатной платы, шаг кабеля 1 мм, посадочное место 2×2 мм | 1 114,39 ₽ | Под заказ |
 |

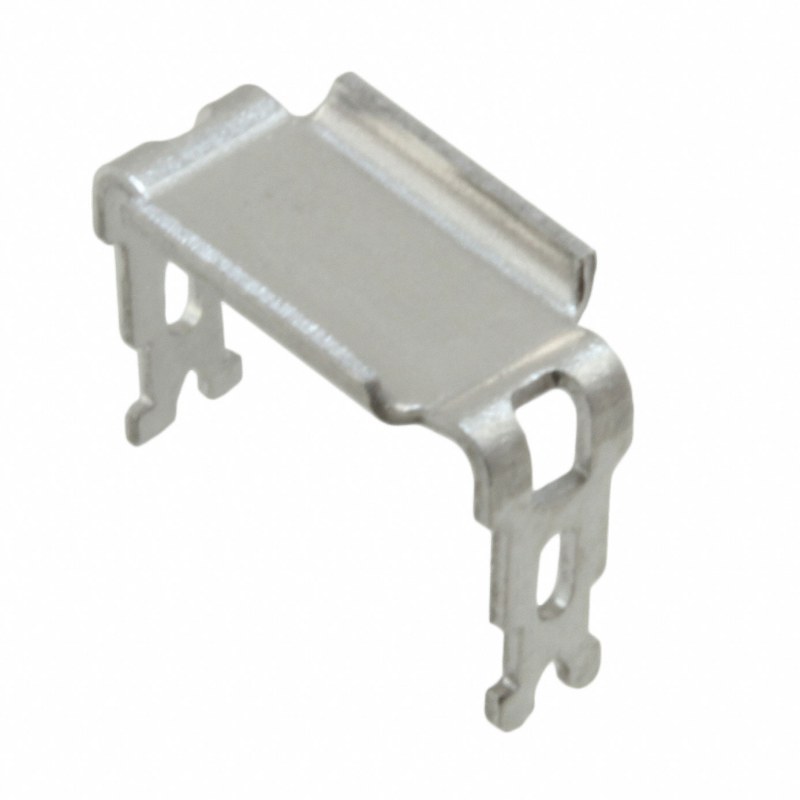

3448-45112 | Аксессуары | Разгрузка кабельного натяжения для 12-позиционной розетки ленточного кабеля 3M серии 451. | 274,21 ₽ | Под заказ |
 |
45104-000030 | Краевые разъёмы (Card Edge) | Разъём на плату 3M, 4 контакта, 2 ряда, розетка, шаг 0.05 дюйма, IDC-терминал, с фиксатором | 315,17 ₽ | Под заказ |
 |
45120-010030 | Краевые разъёмы (Card Edge) | Разъём на плату, 20 контактов, 2 ряда, розетка, шаг 1,27 мм, IDC-терминал, с фиксатором, 3M | 867,77 ₽ | Под заказ |
 |
45126-010030 | Краевые разъёмы (Card Edge) | Разъём IDC розетка, 26 контактов, 2 ряда, шаг 1,27 мм, 3M | 895,36 ₽ | Под заказ |
 |
45126-020030 | Краевые разъёмы (Card Edge) | Розетка на плоский кабель, шаг 1,27 мм, 26 контактов, покрытие золото, 3M | 831,82 ₽ | Под заказ |
 |
151220-7422-RB | Краевые разъёмы (Card Edge) | Board Connector, 20 Contact(s), 2 Row(s), Male, Right Angle, Solder Terminal | по запросу | Под заказ |
 |
407 | Инструменты и расходные материалы | Сигнальная лента 3M Scotch с металлодетектируемым слоем, предупреждает о подземном оптоволоконном кабеле, 3 дю | по запросу | Под заказ |
 |
45106-000000 | Краевые разъёмы (Card Edge) | Разъём на плату 3M, 6 контактов, 2 ряда, розетка, шаг 0.05 дюйма, IDC-терминал, с фиксатором | по запросу | Под заказ |
 |
45110-000000 | Краевые разъёмы (Card Edge) | Разъём на плату 3M, 10 контактов, 2 ряда, розетка, шаг 0.05 дюйма, IDC-терминал, с фиксатором | по запросу | Под заказ |
 |
45110-010030 | Краевые разъёмы (Card Edge) | Разъём на плату 3M, 10 контактов, 2 ряда, розетка, шаг 0.05 дюйма, IDC-терминал, с фиксатором | по запросу | Под заказ |
 |
45112-010030 | Краевые разъёмы (Card Edge) | Разъём на плату 3M, 12 контактов, 2 ряда, розетка, шаг 0.05 дюйма, IDC-терминал, с фиксатором | по запросу | Под заказ |
 |
45114-010030 | Краевые разъёмы (Card Edge) | Разъём на плату 3M, 14 контактов, 2 ряда, розетка, шаг 0.05 дюйма, IDC-терминал, с фиксатором | по запросу | Под заказ |
 |
45126-000030 | Краевые разъёмы (Card Edge) | Розетка ленточного кабеля 3M, шаг 1.27 мм, 26 контактов, позолоченные, IDC, выводной монтаж | по запросу | Под заказ |
 |
45140-000000 | Краевые разъёмы (Card Edge) | Розетка ленточного кабеля 3M, шаг 1.27 мм, 40 контактов, позолоченные, IDC, выводной монтаж | по запросу | Под заказ |
 |
45150-000000 | Краевые разъёмы (Card Edge) | Розетка ленточного кабеля 3M, шаг 1.27 мм, 50 контактов, позолоченные, IDC, выводной монтаж | по запросу | Под заказ |
 |
45150-000030 | Краевые разъёмы (Card Edge) | Ленточный кабель в сборе 3M, шаг 1.27 мм, розетка 50 контактов, позолоченные контакты 30 AWG | по запросу | Под заказ |
| 7100007677 | Прочие компоненты | по запросу | Под заказ |
Как купить компоненты 3M в ЭЛ-СИРИУС
Мы работаем как поставщик электронных компонентов и подбираем позиции 3M под конкретный проект. Цена и наличие проверяются онлайн: введите партномер в поиск — система опросит склады и покажет доступные количества, цену за штуку и срок поставки. Если нужной позиции нет в списке, пришлите спецификацию — обработаем до 100 строк за один запрос.
Оригинальность подтверждаем документами производителя, отгружаем с НДС и без, доставляем по России и странам СНГ. Работаем с юридическими лицами, ИП и частными покупателями.
