О производителе Mill-Max

Mill-Max — американский производитель точёных контактных элементов: цанговых панелек для микросхем, штыревых и гнездовых колодок, запрессовываемых штырей и гнёзд, подпружиненных контактов (pogo pins). От штампованных аналогов их отличает конструкция: корпус контакта выточен на автомате из латунного прутка, а внутрь вставлен многолепестковый пружинный зажим из бериллиевой бронзы. Такой контакт обхватывает вывод с нескольких сторон, выдерживает многократные перестановки и сохраняет усилие после вибрации.

Как читать партномер

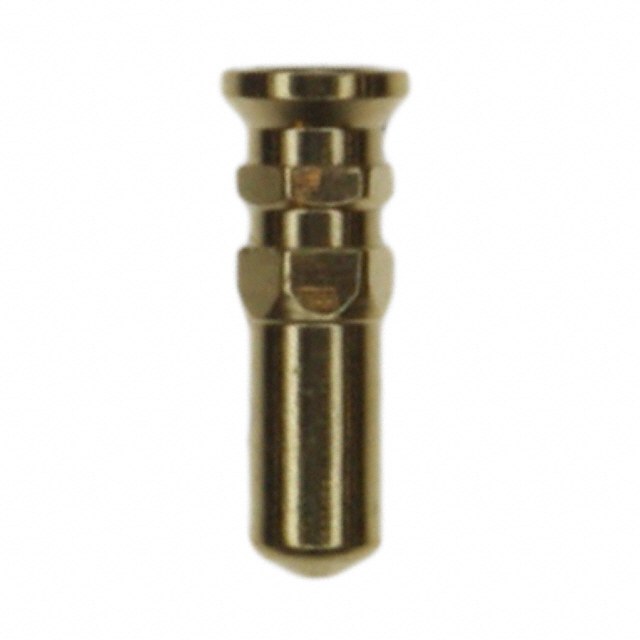

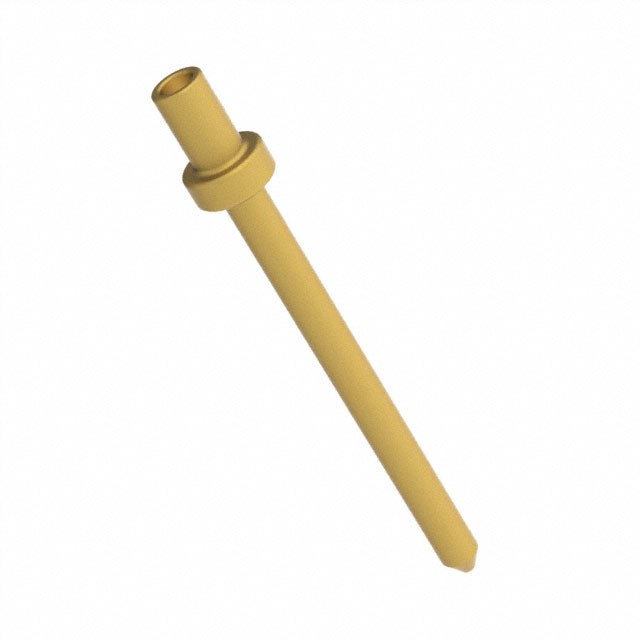

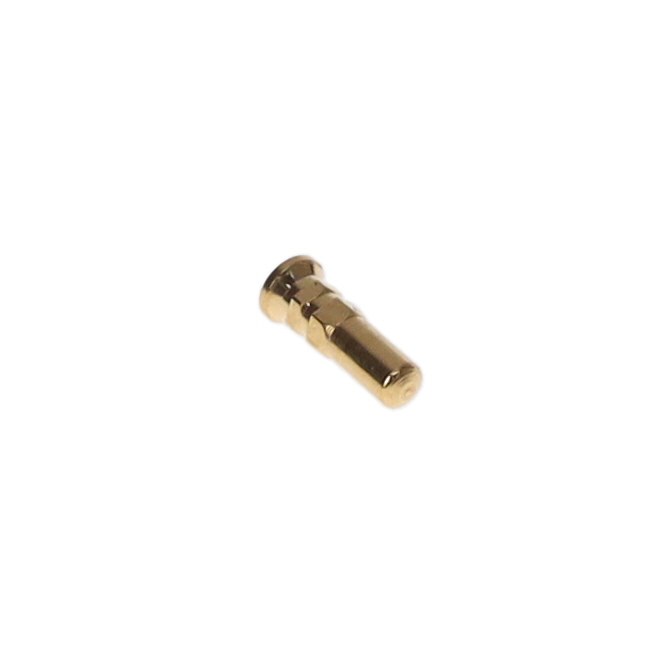

Номер Mill-Max состоит из групп через дефис: серия (0553, 0153, 3115, 310, 416), код покрытия, затем конфигурация и вариант исполнения. В колодке 310-44-160-41-001000 группа 160 означает один ряд на 60 контактов, а покрытие у этой позиции — олово по никелю. Для панелек, в которые микросхему будут часто переставлять, выбирайте позолоченные цанги: олово быстрее изнашивается и окисляется.

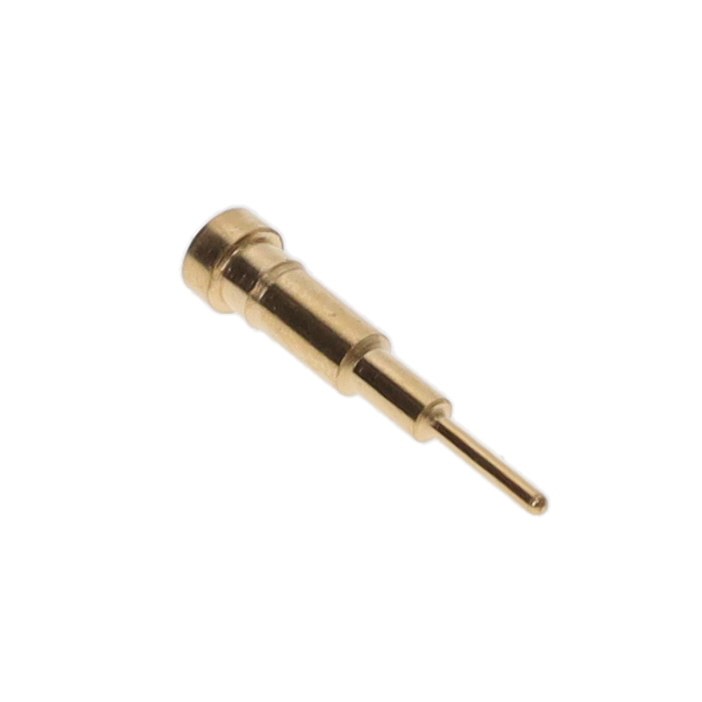

Цанговое гнездо рассчитано на определённый диапазон диаметров вывода: тонкий вывод будет болтаться, слишком толстый растянет лепестки, и следующий компонент уже не удержится. Запрессовываемые детали (например, 0153 под отверстие 0,057 дюйма) требуют точного диаметра металлизированного отверстия — допуск на сверловку и толщину металлизации согласуйте с изготовителем платы. Однорядные SIP-панельки серии 416 удобны для компонентов, которые подбирают при настройке: резисторов, светодиодов, оптопар.

Позиции собраны в разделах разъёмов и клеммных колодок.
