Abracon — купить компоненты со склада и под заказ
В каталоге ЭЛ-СИРИУС 20 наименований Abracon: кварцевые резонаторы, синфазные дроссели, кварцевые резонаторы и генераторы. Проверка цены и наличия онлайн по партномеру, поставка по России и СНГ, работаем с юрлицами и частными покупателями.
Категории Abracon
О производителе Abracon
Abracon — американский производитель компонентов для задания частоты и ВЧ-тракта: кварцевых резонаторов и генераторов, модулей часов реального времени, антенн, а также магнитных компонентов — дросселей и трансформаторов. В нашем каталоге больше всего кварцевых резонаторов ABLS в корпусе HC-49/US для поверхностного монтажа и синфазных дросселей ACMS.
Как читать обозначение ABLS
В ABLS-8.000MHZ-B4-T: ABLS — серия, 8.000MHZ — частота, B — нагрузочная ёмкость (B соответствует 18 пФ, в других вариантах её пишут числом: 20 — это 20 пФ), следующая цифра — комбинация допуска и стабильности частоты в температурном диапазоне, -T — лента. Позиции Abracon с одинаковой частотой, но разными кодами после неё не взаимозаменяемы: другой допуск или нагрузочная ёмкость сдвинут частоту генератора.
Главное при выборе кварца — нагрузочная ёмкость. Конденсаторы C1 и C2 генератора, включённые последовательно, плюс паразитная ёмкость монтажа и выводов микросхемы должны давать ровно ту величину, на которую рассчитан резонатор. Если поставить резонатор на 18 пФ в схему, рассчитанную на 20 пФ, часы реального времени начнут заметно уходить. Проверьте также ESR резонатора и запас генератора по отрицательному сопротивлению — от этого зависит надёжный старт на холоде.
Синфазные дроссели ACMS-Q3225 подходят для фильтрации дифференциальных линий связи, например CAN; часть позиций квалифицирована по AEC-Q200 для автомобильной электроники. Они собраны в разделе синфазных дросселей.
Каталог Abracon
| Фото | Партномер (MPN) | Категория | Описание | Цена | Наличие |
|---|---|---|---|---|---|
 |
ABLS-8.000MHZ-16-A-4-H-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, ёмкость 16пФ, сопротивление 80 Ом, диапазон температур -10...60°C | 29,26 ₽ | Под заказ |
 |
ABLS-8.000MHZ-20-B-3-H-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, допуск ±25ppm, стабильность ±35ppm, ёмкость 20пФ, корпус HC-49/US SMD, лента | 23,41 ₽ | Под заказ |
 |
ABLS-8.000MHZ-B2-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, допуск ±20ppm, стабильность ±50ppm, ёмкость 18пФ, корпус HC-49/US SMD, лента | 25,08 ₽ | Под заказ |
 |
ABLS-8.000MHZ-B4-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, корпус HC-49/U SMD, ёмкость 18пФ, стабильность до 50ppm в диапазоне -20...70°C | 15,88 ₽ | Под заказ |
 |
ABLS-8.000MHZ-D-4-H-T | Кварцевые резонаторы | Кварцевый резонатор 8 МГц ±30 ppm, стабильность ±35 ppm, ёмкость 18 пФ, корпус HC-49/US SMD. | 31,77 ₽ | Под заказ |
 |
ABLS-8.000MHZ-K4T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, поверхностный монтаж, 2 вывода, нагрузочная ёмкость 18пФ, размер 11.4х4.7мм | 54,34 ₽ | Под заказ |
 |
ABLS-8.000MHZ-L4Q-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, допуск ±30ppm, стабильность ±100ppm, ёмкость 18пФ, корпус HC-49/US SMD, лента | 84,44 ₽ | Под заказ |
 |

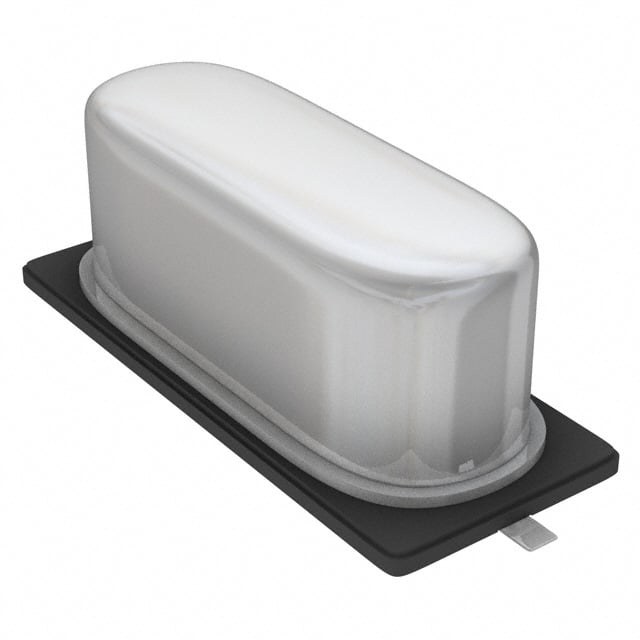

ABLS-8.000MHZ-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, допуск ±50ppm, стабильность ±50ppm, ёмкость 18пФ, корпус HC-49/US SMD, лента | 30,93 ₽ | Под заказ |
 |
ABLS-8.192MHZ-B2-T | Кварцевые резонаторы | Кварцевый резонатор 8.192МГц, допуск ±20ppm, стабильность ±50ppm, ёмкость 18пФ, корпус HC-49/US SMD, лента | 29,26 ₽ | Под заказ |
 |

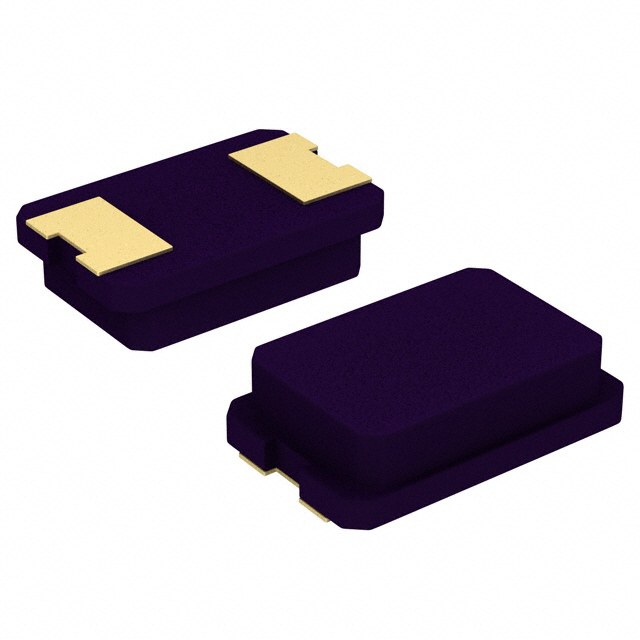

ABM3-8.000MHZ-D2Y-T | Кварцевые резонаторы | Кварцевый резонатор 8МГц, допуск ±20ppm, стабильность ±30ppm, нагрузочная ёмкость 18пФ, корпус Mini-CSMD, лент | 42,64 ₽ | Под заказ |
 |
ACMS-Q3225-101-T | Синфазные дроссели | Сдвоенный синфазный дроссель 100мкГн, сопротивление 5.1кОм на 100кГц, ток 0.15А, автомобильное AEC-Q200 | 61,03 ₽ | Под заказ |
 |

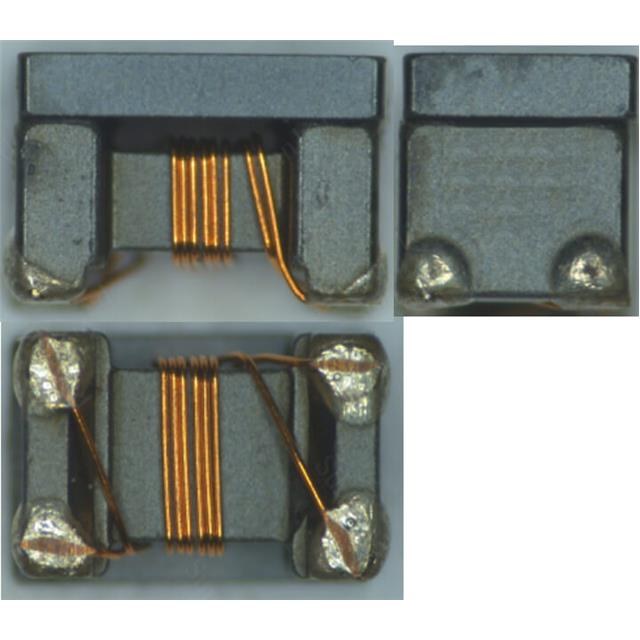

ACMS-Q3225-510-T | Синфазные дроссели | Сдвоенный синфазный дроссель Abracon, индуктивность 51 мкГн, импеданс 2.6 кОм, ток 0.2 А, DCR 0.7 Ом, SMD, авт | 74,40 ₽ | Под заказ |
 |
ACMS-Q3225C-101-T | Синфазные дроссели | Дроссель синфазный (фильтр) 100 мкГн, ток 0,15 А, Abracon | 104,50 ₽ | Под заказ |
 |

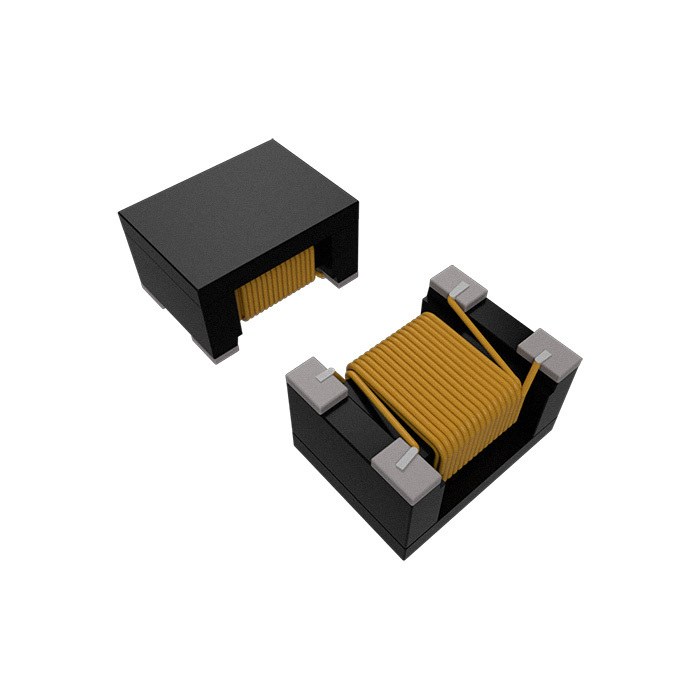

ACMS-Q3225E-201-T | Синфазные дроссели | Синфазный фильтр (дроссель), индуктивность 200мкГн, ток 0.07А, поверхностный монтаж | 207,33 ₽ | Под заказ |
 |
11,0592 МГц HC-49/SM резонатор | Кварцевые резонаторы | Кварцевый резонатор 11,0592 МГц, точность ±20 ppm, нагрузочная ёмкость 18 пФ, корпус мини-CSMD, Abracon | по запросу | Под заказ |
 |
ABLS-8.000MHZ-20-4H-T | Кварцевые резонаторы и генераторы | Кварцевый резонатор 8МГц, допуск ±30ppm, стабильность ±35ppm, ёмкость 20пФ, корпус HC-49/US SMD, лента | по запросу | Под заказ |
 |

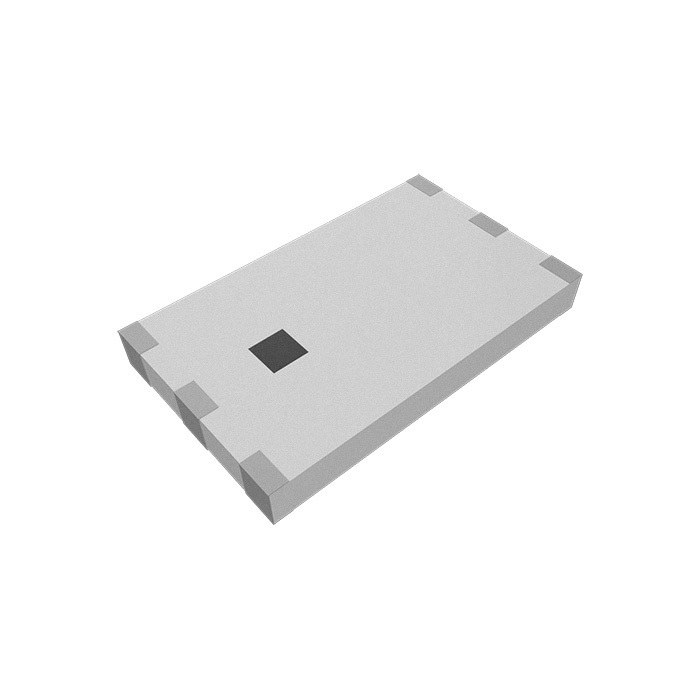

ACS1006U | ВЧ-антенны | Мобильная антенна Abracon, диапазон 3100-10300 МГц, ширина луча 360° по уровню -3 дБ | по запросу | Под заказ |
 |
BLS- 8 разъем | Разъёмы | Кварцевый резонатор 8,000 МГц, нагрузочная ёмкость 18 пФ, точность 30 ppm, корпус HC49/U SMD, Abracon | по запросу | Под заказ |
| ABLS-8.192MHZ-B2-T2 | Кварцевые резонаторы и генераторы | Кварцевый резонатор Abracon, частота 8.192 МГц, допуск ±20 ppm, стабильность ±50 ppm, ёмкость нагрузки 18 пФ, | по запросу | Под заказ | |
| MZTTCS10.00MT | Керамические конденсаторы | Керамический резонатор Abracon со встроенным конденсатором, частота 10 МГц, ёмкость 15 пФ, допуск ±0.3%, SMD | по запросу | Под заказ |
Как купить компоненты Abracon в ЭЛ-СИРИУС
Мы работаем как поставщик электронных компонентов и подбираем позиции Abracon под конкретный проект. Цена и наличие проверяются онлайн: введите партномер в поиск — система опросит склады и покажет доступные количества, цену за штуку и срок поставки. Если нужной позиции нет в списке, пришлите спецификацию — обработаем до 100 строк за один запрос.
Оригинальность подтверждаем документами производителя, отгружаем с НДС и без, доставляем по России и странам СНГ. Работаем с юридическими лицами, ИП и частными покупателями.
