О категории «Защита и организация проводов»

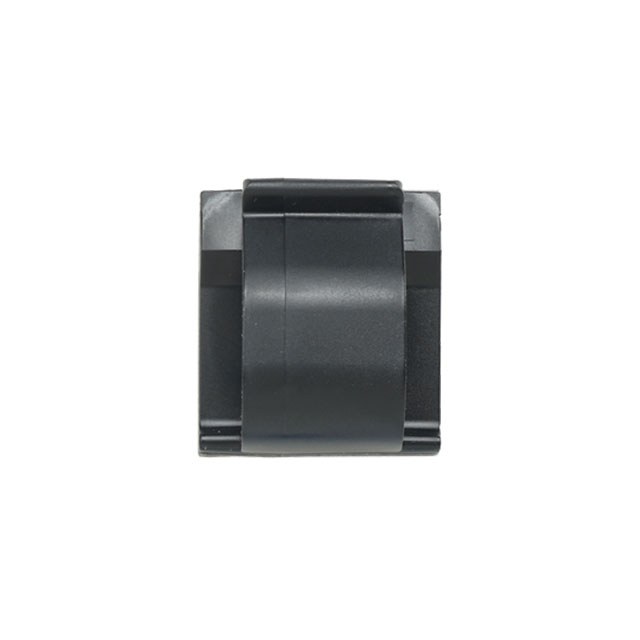

Материалы для разделки и укладки жгутов: термоусаживаемые муфты для оконцевания экранов, кабельные клипсы, площадки, зажимы и защитные трубки. В каталоге TE Connectivity / Raychem и Panduit — в том числе паяльные муфты (solder sleeve) для соединения экрана кабеля с выводом и самоклеящиеся клипсы из нейлона 6/6.

Паяльная муфта вместо пайки паяльником

Решает типовую проблему экранированных кабелей. Внутри муфты — кольцо припоя и два кольца термоплавкого герметика. Усадка феном одновременно оплавляет припой, формируя соединение экрана с выводом, и герметизирует место стыка. Результат повторяем от изделия к изделию и не зависит от квалификации монтажника, а изоляция соседних жил не плавится, как это происходит при работе паяльником в глубине жгута. Для авиационной и железнодорожной техники это фактически стандарт разделки.

Подбор и монтаж

• Диапазон диаметров. Муфта или трубка подбирается так, чтобы исходный диаметр был меньше внутреннего, а после усадки — больше минимального. Коэффициент усадки 2:1 или 3:1 указан в характеристиках.
• Температура усадки и совместимость с изоляцией кабеля: перегрев соседних проводов — частая причина скрытого брака.
• Клипсы на подвижных участках берут с амортизирующей подложкой: жёсткое крепление в месте изгиба перетирает изоляцию за месяцы вибрации.
• Самоклеящиеся площадки держатся только на обезжиренной гладкой поверхности и теряют адгезию при температуре выше +60 °C.

Правильно уложенный жгут — это ещё и вопрос электромагнитной совместимости: силовые и сигнальные линии разводят по разным трассам, а экраны заземляют по единой схеме, выбранной осознанно, а не как получится.
