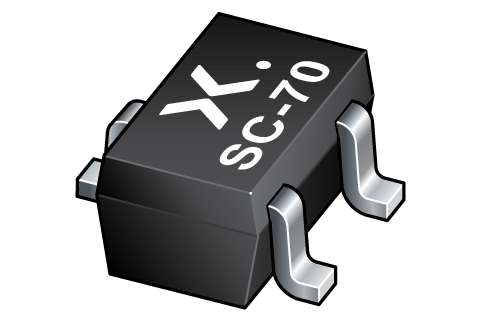

Наименование:BAV99W,135
Производитель:Nexperia
Категория:Выпрямительные диоды
Артикул:010986
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 3.27 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Сдвоенный переключающий диод, 100 В, ток 0,15 А, кремниевый.

BAV99W,135 представляет собой сдвоенный кремниевый переключающий диод, рассчитанный на напряжение до 100 В и ток до 0,15 А. Компонент предназначен для использования в цепях, требующих быстрого переключения и низкого падения напряжения.

При монтаже рекомендуется использовать стандартные методы поверхностного монтажа (SMD), обеспечивая достаточный зазор между выводами и близлежащими компонентами для предотвращения перегрева. Важно соблюдать температурные режимы пайки, указанные производителем, чтобы избежать повреждения полупроводникового перехода. Использование флюса с низкой активностью и тщательная очистка платы после пайки помогут продлить срок службы диода.

Верхняя граница температуры окружающей среды150 °C
Средний выпрямленный ток150 mA
Ёмкость1.5 pF
КорпусSC
China RoHSСоответствует
Покрытие контактаОлово
Ток4 A
Прямой ток130 mA
Прямое напряжение1.25 V
Высота1.1 mm
Дата выпуска1993-03-01
Без свинцаБез свинца
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяRELEASED FOR SUPPLY (Last Updated: 2 years ago)
Макс. импульсный прямой ток (Ifsm)4 A
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Макс. выходной ток150 mA
Максимальная рассеиваемая мощность200 mW
Макс. повторяющееся обратное напряжение (Vrrm)100 V
Макс. обратный ток утечки500 nA
Максимальное обратное напряжение (DC)100 V
Макс. импульсный ток4 A
Мин. рабочая температура-65 °C
Тип монтажаПоверхностный монтаж (SMD)
Число элементов2
Число выводов70
Число выводов3
УпаковкаРезательная лента (CT)
Пиковый неповторяющийся импульсный ток4 A
Пиковый обратный ток500 nA
Радиационная стойкостьНет
ПараметрыAEC-Q101
REACH SVHCДа
Время восстановления4 ns
Время обратного восстановления4 ns
Обратное рабочее напряжение80 V
Обратное напряжение100 V
RoHSСоответствует
Код Schedule B8541100070, 8541100080
Напряжение100 V
