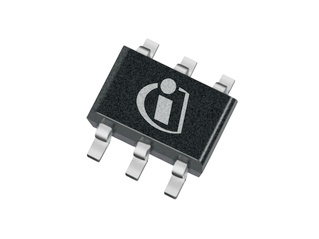

BAV99SH6327XTSA1 — купить, цена, наличие
| Наименование: | BAV99SH6327XTSA1 |
| Производитель: | Infineon |
| Категория: | Выпрямительные диоды |
| Артикул: | 010971 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |
Ориентировочная цена за 1000 шт
8.46 ₽
Ориентир, обновлена сегодня. Точная цена — в счёте
Счетверённый кремниевый переключающий диод, обратное напряжение 85 В, ток 0,2 А.
Счетверённый кремниевый переключающий диод Infineon BAV99SH6327XTSA1 предназначен для работы в цепях постоянного тока с максимальным обратным напряжением до 85 В и прямым током до 0,2 А. Каждый из четырёх диодов размещён в едином корпусе, что позволяет экономить место на плате и упрощает трассировку.
При проектировании печатной платы рекомендуется обеспечивать достаточный зазор между выводами диода и элементами схемы, находящимися под высоким напряжением, чтобы избежать пробоя изоляции. Также стоит уделить внимание теплоотводу, так как размещение нескольких диодов в одном корпусе может потребовать дополнительного охлаждения при работе на предельных режимах.
| Средний выпрямленный ток | 200 mA |
| Напряжение пробоя | 70 V |
| Корпус | SOT |
| China RoHS | Соответствует |
| Покрытие контакта | Олово |
| Конфигурация элементов | Сдвоенный |
| Прямой ток | 200 mA |
| Прямое напряжение | 1.25 V |
| Без галогенов | Без галогенов |
| Высота | 800 µm |
| Дата выпуска | 1998-11-01 |
| Без свинца | Без свинца |
| Длина | 2 mm |
| Статус жизненного цикла | Снимается с производства |
| Дата последней закупки (LTB) | 2023-12-31 |
| Дата последней поставки (LTD) | 2024-12-31 |
| Макс. импульсный прямой ток (Ifsm) | 4.5 A |
| Макс. рабочая температура | 150 °C |
| Макс. выходной ток | 200 mA |
| Максимальная рассеиваемая мощность | 250 mW |
| Макс. повторяющееся обратное напряжение (Vrrm) | 70 V |
| Максимальное обратное напряжение (DC) | 70 V |
| Мин. напряжение пробоя | 85 V |
| Мин. рабочая температура | -65 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Число элементов | 4 |
| Число выводов | 6 |
| Количество в упаковке | 3000 |
| Упаковка | Лента на катушке |
| Пиковый неповторяющийся импульсный ток | 4.5 A |
| Пиковый обратный ток | 150 nA |
| Радиационная стойкость | Нет |
| Параметры | AEC-Q101 |
| REACH SVHC | Да |
| Время обратного восстановления | 4 ns |
| Обратное рабочее напряжение | 70 V |
| RoHS | Соответствует |
| Код Schedule B | 8541100070 |
| Тип вывода | SMD/SMT |
| Ширина | 1.25 mm |
| Документ | Скачать | |
| Datasheet | Скачать (13 стр.) | |
| Datasheet | Скачать (15 стр.) | |
| Datasheet | Скачать (6 стр.) | |
| Conflict Mineral Statement | Скачать |
