BAV99-7-F — купить, цена, наличие

MPN BAV99-7-F · Diodes Inc.
Наименование:BAV99-7-F
Производитель:Diodes Inc.
Категория:Выпрямительные диоды
Артикул:010942
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 0.93 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

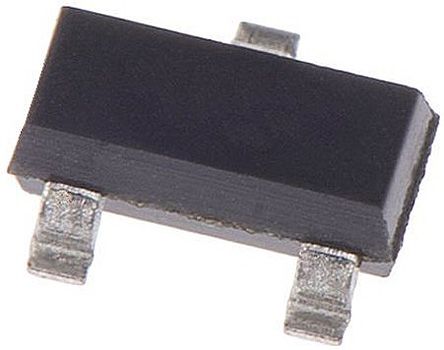

Быстродействующий переключающий диод, ток 300 мА, напряжение 75 В, корпус SOT-23, 3 вывода.

Диод BAV99-7-F производства компании Diodes Inc. представляет собой быстродействующий переключающий диод, предназначенный для работы с максимальным постоянным током до 300 мА и обратным напряжением до 75 В. Компонент выполнен в стандартном корпусе SOT-23 с тремя выводами, что обеспечивает компактные размеры и удобство монтажа.

Данный диод находит применение в импульсных источниках питания, где требуется быстрая коммутация и низкое прямое падение напряжения. Он также используется в схемах защиты от переполюсовки питания, ограничителях перенапряжения и детекторах модулированных сигналов. Благодаря своим характеристикам, диод подходит для работы в высокочастотных цепях и схемах с высокими требованиями к быстродействию и надежности.

Средний выпрямленный ток300 mA
Ёмкость2 pF
КорпусSOT-23
China RoHSСоответствует
Покрытие контактаОлово
Ток3 A
Номинальный ток50 mA
Конфигурация элементовобщий катод
Прямой ток300 mA
Прямое напряжение1.25 V
Высота1.1 mm
Без свинцаБез свинца
Длина3.05 mm
Статус жизненного циклаПроизводится
Макс. импульсный прямой ток (Ifsm)2 A
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Макс. выходной ток300 mA
Максимальная рассеиваемая мощность350 mW
Макс. повторяющееся обратное напряжение (Vrrm)75 V
Максимальное обратное напряжение (DC)75 V
Макс. импульсный ток2 A
Мин. напряжение пробоя75 V
Мин. рабочая температура-65 °C
Тип монтажаПоверхностный монтаж (SMD)
Число элементов2
Число выводов3
УпаковкаОтрезок ленты
Пиковый неповторяющийся импульсный ток2 A
Пиковый обратный ток2.5 µA
Рассеиваемая мощность350 mW
Номинальная мощность350 mW
Радиационная стойкостьНет
REACH SVHCДа
Время восстановления4 ns
Время обратного восстановления4 ns
Обратное рабочее напряжение75 V
Обратное напряжение75 V
RoHSСоответствует
Код Schedule B8541100070
Напряжение75 V
Номинальное напряжение (DC)75 V
Масса7.994566 mg
Ширина1.4 mm
ДокументСкачать
DatasheetСкачать (5 стр.)
DatasheetСкачать (4 стр.)
Technical DrawingСкачать (5 стр.)
DatasheetСкачать (3 стр.)
