1N4148WS-G3-08 — купить, цена, наличие
| Наименование: | 1N4148WS-G3-08 |
| Производитель: | Vishay |
| Категория: | Выпрямительные диоды |
| Артикул: | 008772 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |

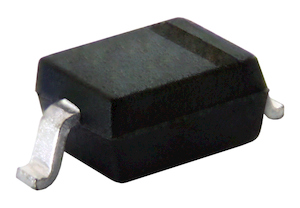

Импульсный диод Vishay, 100 В, 0,15 А, корпус SOD-323
Диод 1N4148WS-G3-08 производства компании Vishay относится к классу импульсных диодов и предназначен для работы в цепях постоянного тока с максимальным обратным напряжением до 100 В и прямым током до 0,15 А. Компонент выполнен в компактном корпусе SOD-323, что обеспечивает удобство монтажа и минимизирует занимаемое место на плате.
При проектировании печатной платы рекомендуется учитывать небольшие размеры корпуса SOD-323, чтобы обеспечить достаточный зазор между контактными площадками и исключить возможность взаимного влияния соседних компонентов. Также стоит уделить внимание правильному расположению компонентов, обеспечив доступ для визуального контроля качества пайки и последующего обслуживания.
| Средний выпрямленный ток | 150 mA |
| Ёмкость | 4 pF |
| China RoHS | Соответствует |
| Конфигурация элементов | Одиночный |
| Прямой ток | 150 mA |
| Прямое напряжение | 1.2 V |
| Высота | 1.15 mm |
| Дата выпуска | 2013-07-13 |
| Статус жизненного цикла | Производится |
| Макс. импульсный прямой ток (Ifsm) | 350 mA |
| Максимальная температура перехода | 150 °C |
| Макс. рабочая температура | 150 °C |
| Макс. выходной ток | 150 mA |
| Максимальная рассеиваемая мощность | 200 mW |
| Макс. повторяющееся обратное напряжение (Vrrm) | 100 V |
| Максимальное обратное напряжение (DC) | 75 V |
| Мин. рабочая температура | -55 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Число элементов | 1 |
| Число выводов | 2 |
| Упаковка | Россыпь |
| Пиковый неповторяющийся импульсный ток | 350 mA |
| Пиковый обратный ток | 5 µA |
| Радиационная стойкость | Нет |
| REACH SVHC | Да |
| Время обратного восстановления | 4 ns |
| Обратное рабочее напряжение | 100 V |
| Обратное напряжение | 75 V |
| RoHS | Соответствует |
| Код Schedule B | 8541100070 |
| Масса | 4.309128 mg |
| Документ | Скачать | |
| Datasheet | Скачать (5 стр.) | |
| Rohs Statement | Скачать (5 стр.) |
