ДИОДНАЯ МАТРИЦА BAT54SLT1G — купить, цена, наличие

MPN ДИОДНАЯ МАТРИЦА BAT54SLT1G · onsemi
Наименование:ДИОДНАЯ МАТРИЦА BAT54SLT1G
Производитель:onsemi
Категория:Выпрямительные диоды
Артикул:010358
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Диодная сборка Шоттки сдвоенная быстродействующая, обратное напряжение 30 В, ток 200 мА, корпус SOT-23

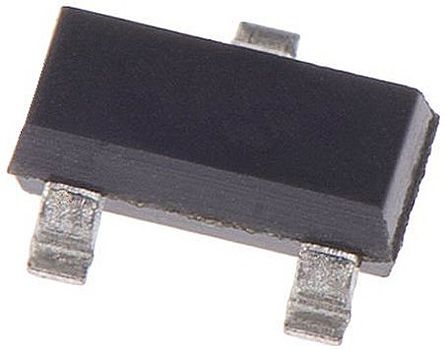

Диодная матрица BAT54SLT1G представляет собой сдвоенный диод Шоттки в корпусе SOT-23. Она обеспечивает быстродействие и низкое прямое падение напряжения, что делает её подходящей для высокочастотных и чувствительных к потерям приложений. Максимальная величина обратного напряжения составляет 30 В, а номинальный прямой ток каждого диода достигает 200 мА.

Сборка диодов Шоттки используется в схемах, где требуется быстрое переключение и минимальное энергопотребление. Например, в импульсных источниках питания она может применяться для защиты от реверсивного тока или в качестве выпрямительного элемента в маломощных цепях. При расчёте схемы важно учитывать допустимый прямой ток и тепловое сопротивление корпуса, чтобы обеспечить корректную работу устройства и предотвратить перегрев.

Конфигурация диода1 Pair Series Connection
ТехнологияШоттки
Обратное напряжение (Vr) (Макс.)30 V
Ток - средний выпрямленный (Io) (на диод)200mA (DC)
Падение напряжения в прямом направлении (макс.) @ If800 mV @ 100 mA
СкоростьSmall Signal =< 200mA (Io), Any Speed
Время обратного восстановления (trr)5 ns
Обратный ток утечки @ Vr2 µA @ 25 V
Температура эксплуатации - p-n переход125°C (Max)
Тип монтажаПоверхностный монтаж (SMD)

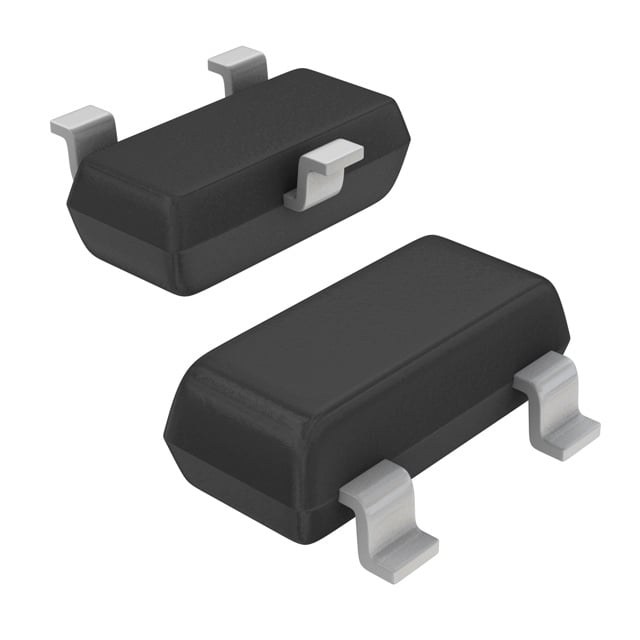

Корпус/УпаковкаTO-236-3, SC-59, SOT-23-3
Корпус устройства поставщикаSOT-23-3 (TO-236)
Статус компонентаАктивен
ДокументСкачать
Информационный листСкачать
Future ElectronicsAvnetNewarkMaster ElectronicsOnlinecomponents.comRochester ElectronicsVericalArrow ElectronicsFlip ElectronicsDigiKeyRS (Formerly Allied Electronics)MouserSensible MicroGreenChipsUtmel ElectronicJak ElectronicsEsaler ElectronicICSuperman Co.EasevFmall Co., LimitedUnikeyICAAA CHIPSGoKey Chip Technology Co. Inc.Cytech SystemsRC ElectronicsAnsinorQuestLixincAxis Part LimitedTMENAC SemiClassic ComponentsBison TechnologiesFreelance ElectronicsComponent SenseComSIT Distribution GmbHRebound ElectronicsDigi-ic_SMART PIONEERSuntronicXScomponentsAbacus TechnologiesConradUnikeyic (ICkey)

Позиция есть у 43 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
