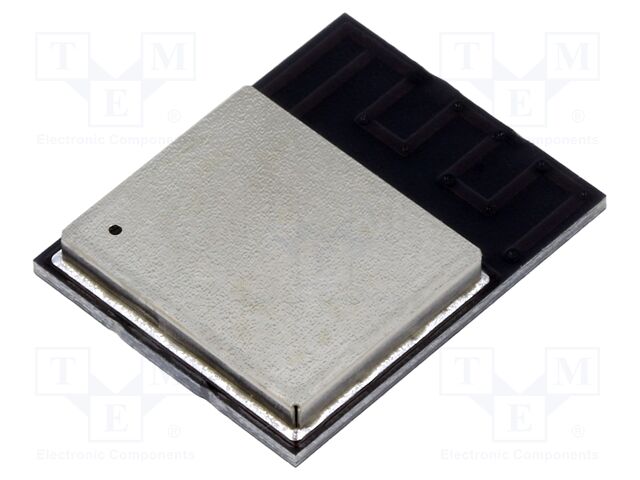

ESP32-C3-MINI-1-H4 — купить, цена, наличие

MPN ESP32-C3-MINI-1-H4 · Espressif Systems
Наименование:ESP32-C3-MINI-1-H4
Производитель:Espressif Systems
Категория:ВЧ-модули приёмопередатчиков и модемы
Артикул:008544
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 276.72 ₽ Ориентир, на 27.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Модуль Wi-Fi ESP32-C3-MINI-1 со встроенной PCB-антенной, чувствительность -96 дБм, выходная мощность 20,5 дБм, корпус SMD 13,2×16,6 мм

Модуль ESP32-C3-MINI-1 представляет собой компактное решение Wi-Fi с интегрированной PCB-антенной, обеспечивающее высокую чувствительность приема (-96 дБм) и достаточную выходную мощность (20,5 дБм). Для монтажа используется корпус SMD размером 13,2×16,6 мм, что позволяет легко интегрировать модуль в небольшие печатные платы и устройства на основе микроконтроллеров.

При проектировании печатной платы рекомендуется уделить особое внимание расположению модуля относительно других высокочастотных компонентов, чтобы минимизировать взаимные помехи. Также стоит тщательно продумать трассировку сигнальных линий и обеспечить соответствие их длины и ширины рекомендуемым спецификациям производителя, чтобы избежать искажений сигнала и ухудшения качества связи.

Верхняя граница температуры окружающей среды85 °C
Покрытие контактаЗолото
Ток при приёме84 mA
Ток при передаче350 mA
Скорость передачи данных150 Mbps
Высота2.55 mm
Высота в установленном положении (макс.)2.55 mm
ИнтерфейсSPI
Длина16.6 mm
Максимальная частота2.484 GHz
Максимальная рабочая температура105 °C
Максимальное напряжение питания3.6 V
Минимальная рабочая температура-40 °C
Минимальное напряжение питания3 V
Номинальное напряжение питания (DC)3.3 V
Число GPIO13
Число выводов53
REACH SVHCНет
RoHSСоответствует
Шаг выводов800 µm
Ширина13.2 mm
ДокументСкачать
Информационный листСкачать (34 стр.)
Информационный листСкачать (42 стр.)
Информационный листСкачать (20 стр.)
