Устройства защиты от перенапряжений — купить со склада и под заказ
Категория
В каталоге ЭЛ-СИРИУС — 8 наименований категории «Устройства защиты от перенапряжений» от ведущих производителей. Проверка наличия и цены онлайн по партномеру (MPN), поставка со склада и под заказ, доставка по России и СНГ. Работаем с юридическими лицами и частными покупателями.
| Фото | Партномер (MPN) | Производитель | Описание | Цена | Наличие |
|---|---|---|---|---|---|
| BEP0640SC | Born Semiconductor | Разрядник (газонаполненный) Born Semiconductor, напряжение пробоя 77 В, ток 120 мА, корпус SMB | по запросу | Под заказ | |
 |
ESD5451N | UMW(Youtai Semiconductor Co., Ltd.) | Защитное устройство от ЭСР и перенапряжений (TVS/ESD), корпус DFN1006-2 | по запросу | Под заказ |
|
HPESD5V0S1BA,115 | HXY MOSFET | Диод защиты от статики (ESD) HPESD5V0S1BA, HXY MOSFET, напряжение 5.0 В | 0,84 ₽ | Под заказ |
| PESD5V0L1BA | Yenji Electronics | Двунаправленное защитное устройство от перенапряжений (TVS) 5 В, мощность 600 Вт, ток 24 А, корпус SOD-323, SM | по запросу | Под заказ | |
 |

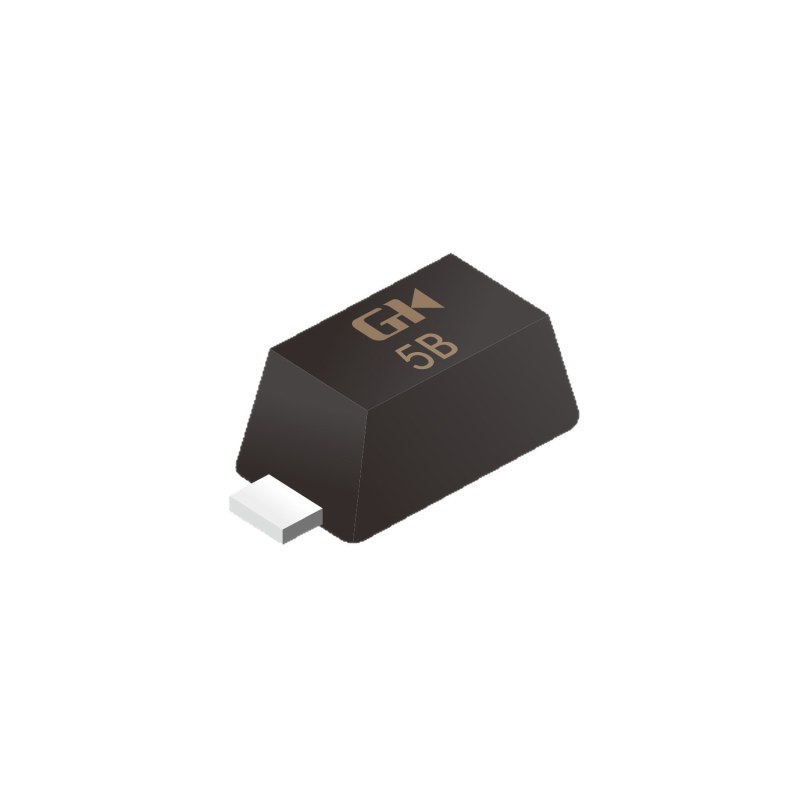

PESD5V0S1BB | Yenji Electronics | Диод защиты от импульсных перенапряжений двунаправленный, 5 В, ток 12 А, корпус SOD-523 | 1,67 ₽ | Под заказ |
|
TPD4E001DCKR-TP | Tech Public | Защитное устройство от ЭСР и перенапряжений (TVS/ESD), корпус SOT-363 | 3,34 ₽ | Под заказ |
| TPUSBLC6-2P6 | Tech Public | Защитное устройство от ЭСР (ESD), корпус SOT-666 | по запросу | Под заказ | |
| TPUSBLC6-2SC6 | Tech Public | Защитная микросхема ESD/перенапряжения Tech Public TPUSBLC6, корпус SOT-23-6 | по запросу | Под заказ |
О категории «Устройства защиты от перенапряжений»
Супрессоры и сборки ESD-защиты для линий данных, интерфейсов USB и портов ввода-вывода. В каталоге компоненты в миниатюрных корпусах SOT-23-6, SOT-363 и SOT-666, в том числе распространённые аналоги USBLC6 и сборки TPD4E00x на четыре линии, соответствующие требованиям RoHS.
Три параметра подбора
- Рабочее напряжение (stand-off) должно быть выше максимального напряжения линии. Если взять супрессор на 3,3 В для линии, где бывает 5 В, он начнёт проводить в штатном режиме и будет греться, пока не выйдет из строя.
- Ёмкость. Для USB 2.0, HDMI и Ethernet нужны сборки с ёмкостью менее 1 пФ на линию — иначе фронты завалятся и связь развалится. Для кнопок, светодиодов и медленных линий подойдут дешёвые элементы с ёмкостью в десятки пФ.
- Напряжение ограничения (clamping) при заданном импульсном токе должно быть ниже предельно допустимого для защищаемого входа.
Про что забывают чаще всего — топология. Супрессор работает не сам по себе, а вместе с путём тока к земле. Он должен стоять у самого разъёма, до остальной схемы, а земляной вывод соединяться с полигоном коротким широким проводником. Если разряд сначала проходит через 3 см дорожки, а потом попадает на супрессор, паразитная индуктивность этой дорожки даст выброс в десятки вольт раньше, чем защита откроется, и микросхема всё равно пострадает.
Полезно различать ESD и грозовые наводки. Разряд статики — это единицы ампер за наносекунды, с ним справляется любая ESD-сборка. Наводка от грозы на длинной линии — десятки ампер за микросекунды, тут нужны приборы с нормированной энергией по стандарту 8/20 мкс, а для абонентских линий — тиристорные защиты. Подобрать защиту под конкретный интерфейс поможем по запросу.
