LM358DT — купить, цена, наличие

MPN LM358DT · STMicroelectronics
Наименование:LM358DT
Производитель:STMicroelectronics
Категория:Усилители — операционные, буферные, инструментальные
Артикул:007282
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

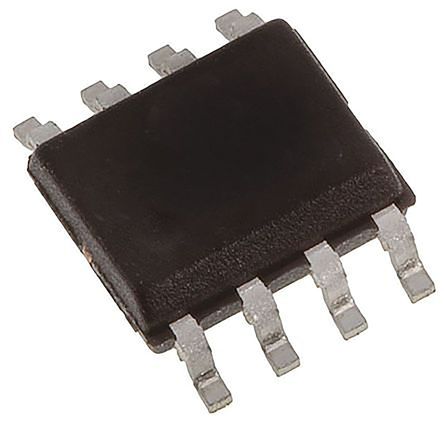

Сдвоенный маломощный операционный усилитель STMicroelectronics LM358, 30 В, полоса 1.1 МГц, корпус SOIC-8

Операционный усилитель LM358DT производства STMicroelectronics представляет собой сдвоенный маломощный прибор в корпусе SOIC-8. Он рассчитан на работу с напряжением питания до 30 В и обладает полосой пропускания 1.1 МГц. Компонент предназначен для использования в различных схемах усиления аналоговых сигналов.

При монтаже LM358DT необходимо учитывать особенности корпуса SOIC-8, который требует применения поверхностного монтажа (SMD). При пайке важно соблюдать температурные режимы, чтобы избежать перегрева кристалла. Рекомендуется использовать флюс с низкой активностью и тщательно удалять остатки после пайки, чтобы предотвратить возможные замыкания между выводами. Также стоит уделить внимание правильной разводке земли и питающих шин, минимизируя длину проводников для снижения влияния помех и шумов.

Полоса пропускания1.1 MHz
КорпусSOP
China RoHSСоответствует
Коэффициент ослабления синфазного сигнала60 dB
Покрытие контактаОлово
Двухполярное напряжение питания9 V
Произведение усиления на полосу1.1 MHz
Высота1.75 mm
Высота в установленном положении (макс.)1.75 mm
Входной ток смещения150 nA
Входное напряжение смещения (Vos)9 mV
Дата выпуска1980-01-04
Без свинцаБез свинца
Длина4.9 mm
Статус жизненного циклаПроизводится
Макс. двухполярное напряжение питания15 V
Максимальное входное напряжение28.5 V
Максимальная температура перехода150 °C
Макс. рабочая температура70 °C
Макс. выходной ток60 mA
Макс. ток потребления2 mA
Макс. напряжение питания32 V
Мин. двухполярное напряжение питания1.5 V
Минимальное входное напряжение0 V
Мин. рабочая температура0 °C
Мин. напряжение питания3 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания350 µA
Номинальное напряжение питания (DC)5 V
Число усилителей2
Количество каналов2
Число цепей2
Число элементов2
Число выводов8
Число выводов2
Ток потребления700 µA
Рабочее напряжение питания15 V
Выходной ток60 mA
Выходной ток на канал60 mA
УпаковкаЛента на катушке
Радиационная стойкостьНет
ПараметрыAEC-Q100
REACH SVHCДа
RoHSСоответствует
Код Schedule B8542330000, 8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|85
Скорость нарастания0.3 V/µs
Температурный классКоммерческий
Шаг выводов1.27 mm
Unity Gain Bandwidth Product1.1 MHz
Усиление по напряжению100 dB
Масса4.535924 g
Ширина3.9 mm
ДокументСкачать
Информационный листСкачать (25 стр.)
Информационный листСкачать (23 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (19 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (23 стр.)
Информационный листСкачать (23 стр.)
Информационный листСкачать (19 стр.)
Информационный листСкачать (22 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (7 стр.)
Информационный листСкачать (19 стр.)
Актуальные поставщики и цены — в результатах поиска по партномеру.
