SMAJ10A — купить, цена, наличие

MPN SMAJ10A · Littelfuse
Наименование:SMAJ10A
Производитель:Littelfuse
Категория:TVS-диоды
Артикул:007016
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

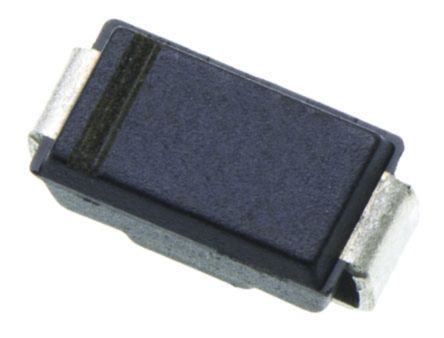

Защитный TVS-диод Littelfuse SMAJ10A, однонаправленный, 10 В, 400 Вт, корпус SMA

Защитный диод SMAJ10A от Littelfuse предназначен для подавления импульсных перенапряжений в электронных схемах. Он имеет однонаправленную структуру, рабочее напряжение 10 В и выдерживает импульсную мощность до 400 Вт. Компактный корпус SMA обеспечивает удобство монтажа и надёжное крепление на печатной плате.

При проектировании печатной платы рекомендуется размещать TVS-диод SMAJ10A максимально близко к защищаемому устройству, чтобы минимизировать длину соединительных дорожек. Это снизит паразитные индуктивности и улучшит защитные характеристики. Также стоит уделить внимание правильной трассировке земли, обеспечив надёжный и короткий путь для разряда импульса.

Напряжение пробоя11.7 V
КорпусSMA
Напряжение ограничения17 V
СоставСтабилитрон
НаправлениеОднонаправленный
Прямое напряжение3.5 V
Высота2.29 mm
Дата выпуска2003-11-20
Без свинцаБез свинца
Ток утечки5 µA
Длина5.28 mm
Статус жизненного циклаПроизводится
Макс. напряжение пробоя12.3 V
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность3.3 W
Макс. обратный ток утечки5 µA
Макс. импульсный ток23.5 A
Мин. напряжение пробоя11.1 V
Мин. рабочая температура-65 °C
Тип монтажаПоверхностный монтаж (SMD)
Количество каналов1
Число элементов1
Число выводов2
Число выводов2
Число однонаправленных каналов1
Рабочее напряжение питания10 V
УпаковкаОтрезок ленты
Пиковый импульсный ток23.5 A
Пиковая импульсная мощность400 W
Пиковый обратный ток5 µA
ПолярностьОднонаправленный
Рассеиваемая мощность400 W
Защита линии питанияНет
Номинальная мощность400 W
REACH SVHCНет
Обратное напряжение пробоя11.1 V
Обратное рабочее напряжение10 V
Обратное напряжение10 V
RoHSСоответствует
Код Schedule B8541100080, 8541100080|8541100080|8541100080|8541100080|8541100080
Тип выводаSMD/SMT
Тестовый ток1 mA
Номинальное напряжение (DC)10 V
Ширина2.79 mm
ДокументСкачать
Информационный листСкачать (6 стр.)
Информационный листСкачать (6 стр.)
Информационный листСкачать (5 стр.)
Информационный листСкачать (5 стр.)
Информационный листСкачать (5 стр.)
Информационный листСкачать (6 стр.)
Информационный листСкачать (4 стр.)
