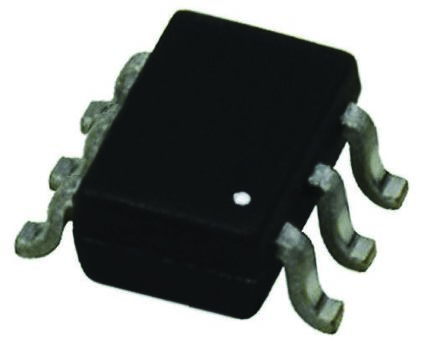

NUP2202W1T2G — купить, цена, наличие

MPN NUP2202W1T2G · onsemi
Наименование:NUP2202W1T2G
Производитель:onsemi
Категория:TVS-диоды
Артикул:008916
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Защитный TVS-массив onsemi NUP2202W для подавления ESD, 5 В, рабочее напряжение 6 В

Защитный TVS-массив onsemi NUP2202W предназначен для подавления электростатических разрядов (ESD) и защиты электронных устройств от перенапряжений. Он обладает рабочим напряжением 6 В и пиковым напряжением защиты 5 В, обеспечивая эффективное ограничение напряжения и защиту чувствительных компонентов схемы.

При монтаже данного TVS-массива необходимо учитывать его миниатюрные размеры и соответствующие требования к процессу пайки. Рекомендуется использовать метод поверхностного монтажа (SMD) и соблюдать температурные режимы пайки, указанные производителем. Для обеспечения надежности соединения и минимизации риска повреждения компонента следует применять флюс с низкой активностью и тщательно контролировать время нагрева и охлаждения платы.

Напряжение пробоя6 V
Ёмкость3 pF
КорпусSC
China RoHSСоответствует
Напряжение ограничения20 V
Покрытие контактаОлово
Глубина1.25 mm
НаправлениеДвунаправленный
Конфигурация элементовОдиночный
Защита от ЭСРДа
Высота900 µm
Дата выпуска2006-03-08
Без свинцаБез свинца
Ток утечки5 µA
Длина2 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. напряжение пробоя6 V
Макс. рабочая температура125 °C
Максимальная рассеиваемая мощность500 W
Макс. обратный ток утечки5 µA
Макс. импульсный ток28 A
Мин. напряжение пробоя6 V
Мин. рабочая температура-40 °C
Число двунаправленных каналов2
Число элементов2
Число линий2
Число выводов6
Число выводов6
Рабочее напряжение питания5 V
УпаковкаЛента на катушке
Пиковый импульсный ток8 A
Пиковая импульсная мощность500 W
Пиковый обратный ток5 µA
ПолярностьОднонаправленный
Защита линии питанияДа
Радиационная стойкостьНет
REACH SVHCДа
Обратное напряжение пробоя6 V
Обратное рабочее напряжение5 V
RoHSСоответствует
Код Schedule B8536300000, 8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|8536300000|85
Тип выводаSMD/SMT
Тестовый ток1 mA
Ширина1.25 mm
Рабочее напряжение5 V
ДокументСкачать
Информационный листСкачать (10 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (7 стр.)
Информационный листСкачать (8 стр.)
Rohs StatementСкачать (1 стр.)
Materials SheetСкачать
Rohs StatementСкачать (3 стр.)
Reach StatementСкачать (8 стр.)
Rohs StatementСкачать
Rohs StatementСкачать
