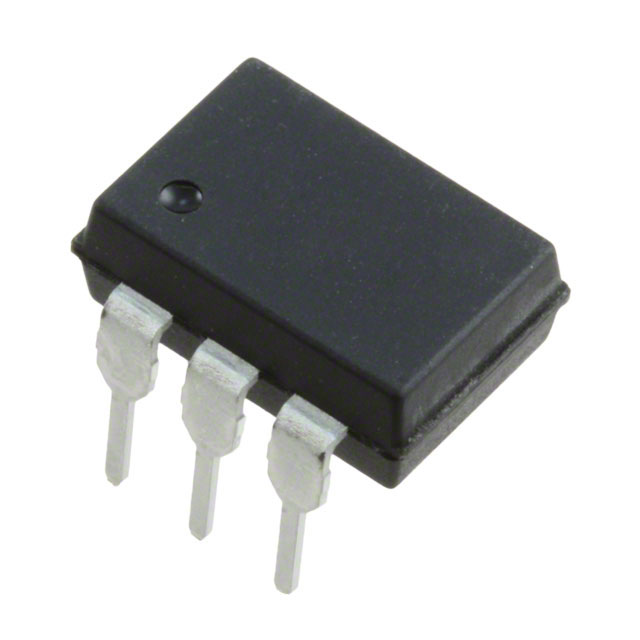

ASSR-4111-001E — купить, цена, наличие

MPN ASSR-4111-001E · Broadcom
Наименование:ASSR-4111-001E
Производитель:Broadcom
Категория:Твердотельные реле
Артикул:010520
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…

Твердотельное реле общего назначения на фото-MOSFET, 400 В, 0,12 А, сопротивление 25 Ом, 1 форма A.

Твердотельное реле Broadcom общего назначения на фото-MOSFET с одной нормально разомкнутой контактной группой (1 форма A). Выход коммутирует напряжение до 400 В при токе нагрузки до 120 мА, сопротивление открытого канала 25 Ом. Входной светодиод срабатывает при токе 3 мА, максимальный входной ток 20 мА, входное напряжение не более 1,65 В. Напряжение изоляции между входом и выходом 3750 Vrms. Реле рассчитано на постоянный ток и работу при температуре до 85 °C. Корпус DIP высотой 4,7 мм и длиной до 9,65 мм, выводы покрыты оловом, изделие соответствует China RoHS и находится в производстве.

Такие реле ставят в измерительной и испытательной технике для переключения каналов и в телекоммуникационном оборудовании для коммутации линий. В промышленной автоматике и охранных системах они развязывают логику контроллера от внешних цепей. Во всех этих отраслях ценят отсутствие дребезга, бесшумность и ресурс без механического износа, а также гальваническую изоляцию, которую требуют нормы безопасности. Учтите, что канал 25 Ом при полном токе заметно греется и роняет напряжение, поэтому для силовых нагрузок такое реле не годится. Резистор в цепи светодиода подбирают так, чтобы ток срабатывания гарантированно обеспечивался во всём диапазоне питания.

КорпусDIP
China RoHSСоответствует
Покрытие контактаОлово
Полярность данныхDC
Прямой ток20 mA
Высота4.7 mm
Входной ток3 mA
Дата выпуска2007-04-10
Напряжение изоляции3750 Vrms
Статус жизненного циклаПроизводится
Ток нагрузки120 mA
Макс. входной ток20 mA
Максимальное входное напряжение1.65 V
Макс. длина9.65 mm
Макс. рабочая температура85 °C
Макс. выходной ток120 mA
Макс. выходное напряжение400 V
Мин. рабочая температура-40 °C
Тип монтажаМонтаж в отверстия (THT)
Число элементов1
Число выводов6
Сопротивление в открытом состоянии25 Ω
Выходной ток120 mA
Радиационная стойкостьНет
REACH SVHCДа
Тип релеРеле
Сопротивление25 Ω
RoHSСоответствует
Тип выводаШтырь PC
Конфигурация переключенияSPST
ДокументСкачать
DatasheetСкачать (18 стр.)
DatasheetСкачать (16 стр.)
