BC846ALT1G — купить, цена, наличие

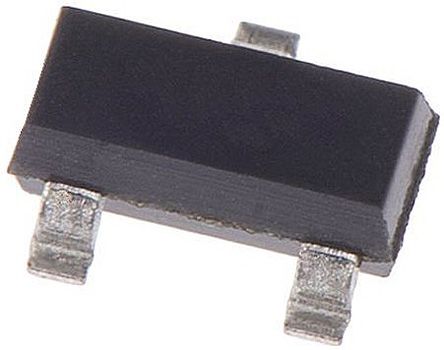

Малосигнальный биполярный NPN-транзистор onsemi в корпусе SOT-23-3 высотой 1.11 mm, рассчитанный на ток коллектора до 100 mA. Предельные напряжения: коллектор-эмиттер (VCEO) 65 V, коллектор-база (VCBO) 80 V, эмиттер-база (VEBO) 6 V. Минимальный hFE равен 110, произведение усиления на полосу составляет 100 MHz, напряжение насыщения коллектор-эмиттер 600 mV. Выводы покрыты оловом, компонент не содержит галогенов, соответствует China RoHS и поставляется на ленте для автоматической установки.

На плату такой транзистор ставят автоматом прямо с катушки и паяют оплавлением, лужёные выводы хорошо смачиваются бессвинцовыми пастами. Главная ловушка связана с цоколёвкой: в SOT-23 назначение выводов у разных типов может отличаться, поэтому посадочное место стоит сверить с документацией onsemi до заказа плат. Корпус мелкий и отдаёт тепло в основном через медь. В ключе на реле или светодиод при токе, близком к 100 mA, площадку коллектора лучше не урезать до минимума.
