TQ2SA-12V — купить, цена, наличие

MPN TQ2SA-12V · Panasonic
Наименование:TQ2SA-12V
Производитель:Panasonic
Категория:Сигнальные реле
Артикул:013626
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 324.37 ₽ Ориентир, на 17.09.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

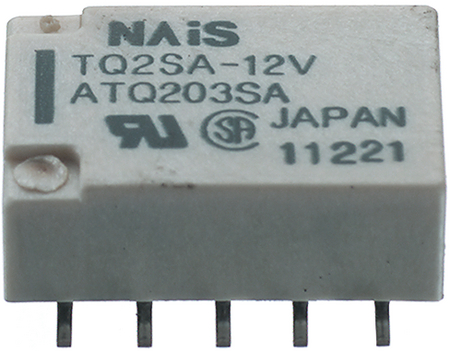

Сигнальное реле TQ2SA-12V, катушка 12 В

Сигнальное реле модели TQ2SA-12V предназначено для коммутации электрических цепей при подаче напряжения питания 12 В на обмотку катушки. Это устройство обеспечивает надёжное переключение контактов при срабатывании, обеспечивая тем самым эффективную передачу сигнала в системах автоматики и управления.

Использование сигнального реле позволяет разделить низковольтную управляющую цепь от высоковольтной или сильноточной нагрузки. С точки зрения схемотехнического расчёта основной задачей является обеспечение соответствия напряжения источника питания напряжению катушки реле и выбор контактной группы, способной коммутировать требуемый ток и напряжение нагрузки.

СертификатыCSA, UL
Ток катушки12 mA
Мощность катушки140 mW
Сопротивление катушки1.028 kΩ
Тип катушкинелинейная катушка
Напряжение катушки (пост. ток)9 V
Допустимый ток контакта2 A
Материал контактаСеребро
Покрытие контактаЗолото
Сопротивление контакта75 mΩ
Допустимое напряжение контакта (перем. ток)125 V
Номинальный ток2 A
Глубина11.5 mm
Электрический ресурс100 kcycles
Высота5.4 mm
Вносимые потери (дБ)0.8 dB
Сопротивление изоляции1 GΩ
Дата выпуска2005-10-12
Без свинцаБез свинца
Длина14 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. допустимый ток2 A
Максимальная рабочая температура70 °C
Макс. допустимое напряжение (перем. ток)125 V
Макс. допустимое напряжение (пост. ток)220 V
Минимальная рабочая температура-40 °C
Число выводов10
Время срабатывания4 ms
Шаг2.54 mm
Потребляемая мощность140 mW
Номинальная мощность60 W
Радиационное упрочнениеНет
ПараметрыCSA
REACH SVHCДа
Тип релеTelecom
Время отпускания4 ms
Время отклика4 ms
RoHSСоответствует
Коммутируемый ток2 A
Коммутируемое напряжение220 V
Тип выводаПайка
Тестовое напряжение1.5 kV
Конфигурация переключенияDPDT
Номинальное напряжение (AC)125 V
Номинальное напряжение (DC)30 V
Масса2 g
ДокументСкачать
Информационный листСкачать (12 стр.)
Информационный листСкачать
Информационный листСкачать (5 стр.)
Информационный листСкачать (6 стр.)
Информационный листСкачать (17 стр.)
Информационный листСкачать (15 стр.)
