LH1546AEF — купить, цена, наличие

MPN LH1546AEF · Vishay
Наименование:LH1546AEF
Производитель:Vishay
Категория:Реле
Артикул:013639
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 250.80 ₽ Ориентир, на 15.09.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

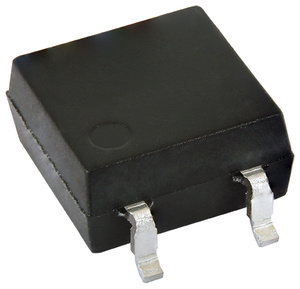

Оптореле (твердотельное реле) LH1546AEF

Оптореле (твердотельное реле) LH1546AEF предназначено для управления электрическими цепями без использования механических контактов. Благодаря твердотельному принципу действия, данное реле обеспечивает высокую скорость переключения и длительный срок службы без износа. В описании отсутствует информация о конкретных параметрах напряжения, тока и мощности, однако типичное применение таких устройств предполагает работу с различными уровнями нагрузки.

При проектировании печатной платы с использованием твердотельного реле важно правильно выполнить трассировку питания и сигнальных линий. Рекомендуется избегать пересечения сигнальных дорожек с силовыми линиями, чтобы минимизировать помехи. Также следует уделить внимание отводу тепла, разместив реле на достаточном расстоянии от других тепловыделяющих компонентов, особенно если планируется работа на предельных режимах нагрузки.

Верхняя граница температуры окружающей среды85 °C
СертификатыUL
Ёмкость600 fF
КорпусSOP
Полярность данныхDC
Глубина4.83 mm
Прямой ток50 mA
Прямое напряжение1.18 V
Высота2 mm
Входной ток1.1 mA
Дата выпуска1999-11-16
Напряжение изоляции3000 Vrms
Без свинцаБез свинца
Длина4.67 mm
Статус жизненного циклаПроизводится
Ток нагрузки120 mA
Макс. входной ток50 mA
Максимальное входное напряжение1.45 V
Макс. длина5 mm
Максимальная рабочая температура85 °C
Макс. выходной ток120 mA
Макс. выходное напряжение350 V
Минимальная рабочая температура-40 °C
Тип монтажаDIN-рейка, печатная плата, панель, поверхностный монтаж
Число контактов1
Число элементов1
Число выводов4
Сопротивление в открытом состоянии35 Ω
Выходной ток120 mA
Выходное напряжение350 V
Рассеиваемая мощность600 mW
Радиационное упрочнениеНет
REACH SVHCДа
Тип релеРеле
Сопротивление28 Ω
RoHSСоответствует
Тип выводаУткообразные выводы
Конфигурация переключенияSPST
Время задержки выключения700 µs
Время задержки включения1.4 ms
ДокументСкачать
Информационный листСкачать (9 стр.)
Информационный листСкачать (6 стр.)
Информационный листСкачать (7 стр.)
Rohs StatementСкачать (5 стр.)
