PTHF-130-03-M-Q-368 — купить, цена, наличие

MPN PTHF-130-03-M-Q-368 · Samtec
Наименование:PTHF-130-03-M-Q-368
Производитель:Samtec
Категория:Разъёмы плата-плата
Артикул:011698
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 3 668.37 ₽ Ориентир, на 13.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

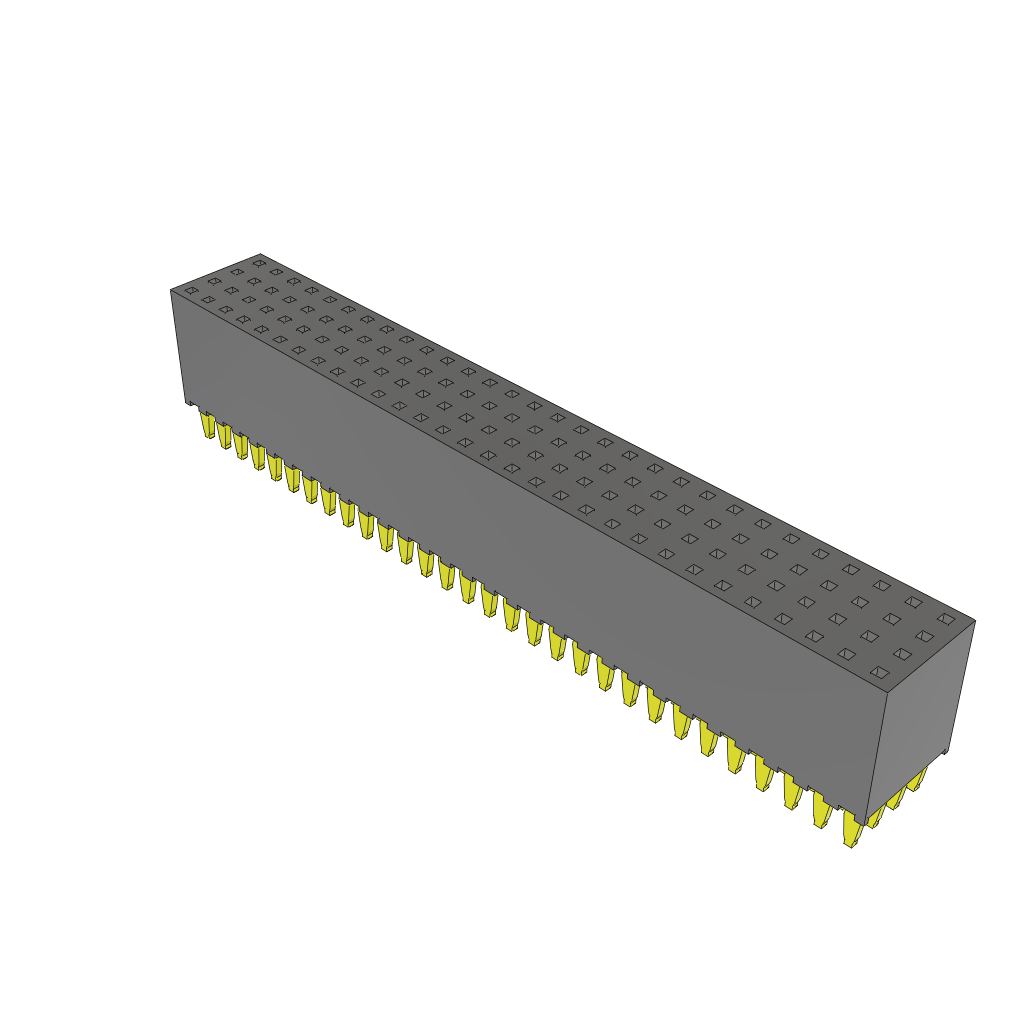

Разъём плата-плата, розетка, шаг 2 мм, 4 ряда, 120 контактов, выводной монтаж, Samtec

Разъём типа «плата-плата» (board-to-board connector) PTHF-130-03-M-Q-368 предназначен для соединения печатных плат между собой. В конструкции используется розеточный разъём с шагом выводов 2 мм, обеспечивающий компактное размещение на плате. Четырёхрядная компоновка позволяет разместить 120 контактов, обеспечивая высокую плотность соединения. Тип вывода — выводной, что облегчает монтаж и демонтаж изделия.

Такой разъём используется для обеспечения быстрого и надёжного соединения плат в устройствах, где требуется модульная конструкция или возможность замены отдельных плат. С точки зрения схемотехнического проектирования, он выполняет функцию электрического соединения сигнальных, питающих и заземляющих линий между платами. Расчёт схемы включает выбор подходящих трассировок и слоёв платы, обеспечение целостности сигналов и минимизацию взаимных помех между контактами.

ЦветЧёрный
Материал контактаБронза
Покрытие контактаЗолото
Сопротивление контакта10 mΩ
Номинальный ток2 A
Глубина8 mm
Тип (вилка/розетка)Гнездо
Цвет корпусаЧёрный
Материал корпусаНейлон
Шаг выводов2 mm
Длина60.3 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяПроизводится
Макс. допустимый ток2 A
Максимальная рабочая температура125 °C
Минимальная рабочая температура-55 °C
Число контактов120
Число выводов120
Число рядов4
ОриентацияПрямой
Шаг2 mm
Радиационное упрочнениеНет
REACH SVHCНет
RoHSСоответствует
Расстояние между рядами2 mm
Тип выводавдавливаемый
ДокументСкачать
Информационный листСкачать (1 стр.)
Технический чертежСкачать (1 стр.)
Информационный листСкачать (2 стр.)
AvnetTMESager ElectronicsOnlinecomponents.comJRH ElectronicsArrow ElectronicsSamtecMaster ElectronicsTTIUtech ElectronicsDigiKeyToby ElectronicsTTI EuropeMouserIC Components Ltd.UnikeyICVericalClassic ComponentsUnikeyic (ICkey)

Позиция есть у 19 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
