BCS-107-L-D-PE — купить, цена, наличие

MPN BCS-107-L-D-PE · Samtec
Наименование:BCS-107-L-D-PE
Производитель:Samtec
Категория:Разъемы питания
Артикул:011548
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 152.95 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

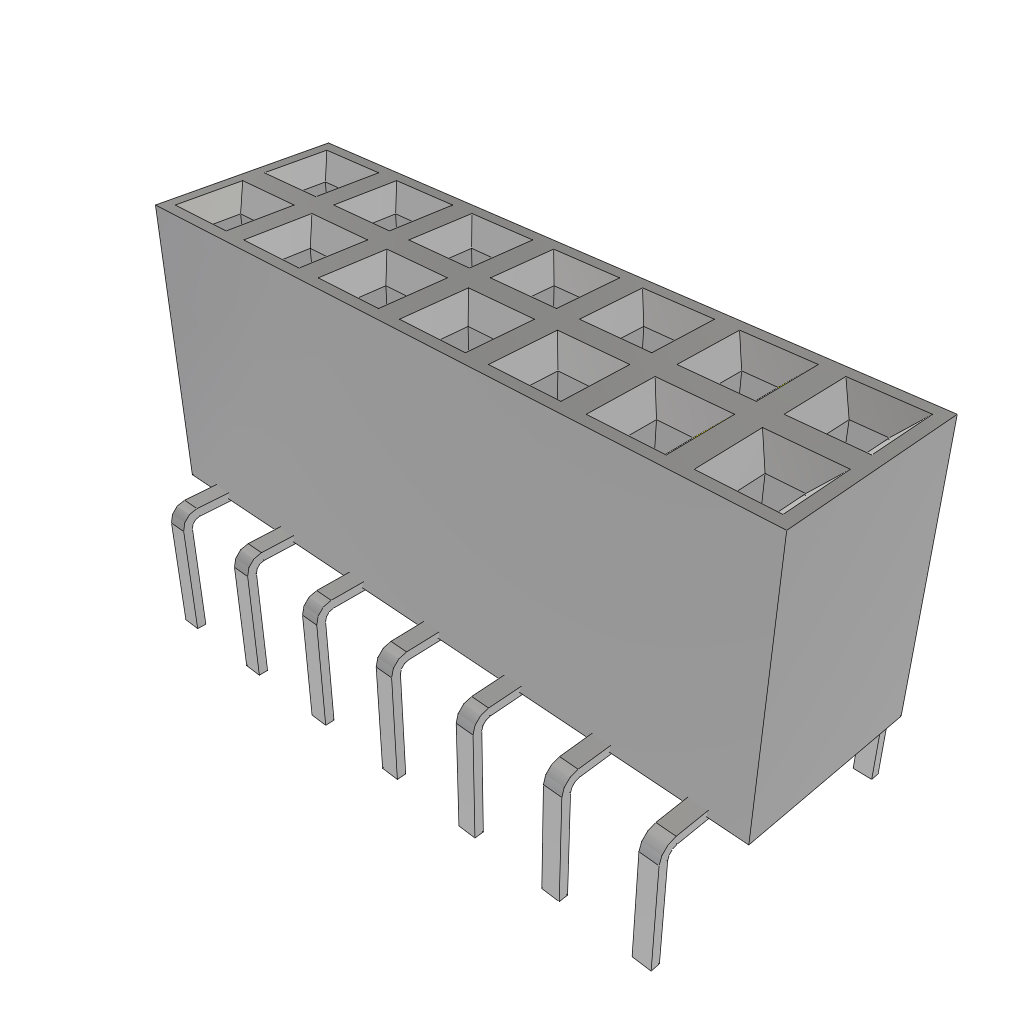

Розеточный разъём плата-плата, шаг 2,54 мм, 2 ряда, 14 контактов, выводной монтаж, серия BCS.

Розеточный разъём питания серии BCS предназначен для использования в соединениях типа плата-плата. Шаг выводов составляет 2,54 мм, конструкция включает два ряда по семь контактов каждый, всего 14 контактов. Монтаж осуществляется выводным способом, что обеспечивает надёжное соединение и удобство замены.

Такой разъём используется там, где требуется передавать питание между платами, обеспечивая надёжное электрическое соединение и возможность быстрой сборки-разборки конструкции. С точки зрения схемотехнического расчёта, основное внимание уделяется токовой нагрузке и падению напряжения на контактных площадках, чтобы обеспечить стабильное питание подключённых устройств.

ЦветЧёрный
Тип разъёмаГнездо
Материал контактаБронза
Покрытие контактаЗолото
Сопротивление контакта10 mΩ
Глубина7.62 mm
Тип (вилка/розетка)Гнездо
Цвет корпусаЧёрный
Без свинцаБез свинца
Длина17.78 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяПроизводится
Макс. допустимый ток5.9 A
Макс. рабочая температура125 °C
Макс. допустимое напряжение (перем. ток)475 V
Мин. рабочая температура-55 °C
Тип монтажаМонтаж в отверстия (THT)
Число контактов14
Число позиций14
Число рядов2
ОриентацияПрямой
Шаг2.54 mm
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Расстояние между рядами2.54 mm
Код Schedule B8536694040
Тип выводаПайка
Ширина5.08 mm
ДокументСкачать
DatasheetСкачать (1 стр.)
Technical DrawingСкачать (3 стр.)
DatasheetСкачать (3 стр.)
