2N7002K-T1-GE3 — купить, цена, наличие

MPN 2N7002K-T1-GE3 · Vishay
Наименование:2N7002K-T1-GE3
Производитель:Vishay
Категория:Полевые МОП-транзисторы
Артикул:012209
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 15.05 ₽ Ориентир, на 12.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

МОП-транзистор Vishay серии 2N7002K, N-канальный, 60 В, Rds(on) 2 Ом, заряд затвора 0,6 нКл, корпус SOT-23

N-канальный полевой МОП-транзистор Vishay 2N7002K-T1-GE3 имеет максимальное напряжение сток-исток 60 В и сопротивление канала в открытом состоянии (Rds(on)) 2 Ом. Заряд затвора составляет 0,6 нКл, что влияет на скорость переключения транзистора. Компонент выполнен в корпусе SOT-23, что делает его компактным и удобным для поверхностного монтажа.

При подборе аналога необходимо обращать внимание на соответствие напряжения сток-исток, сопротивления канала и заряда затвора исходному компоненту. Кроме того, важно учитывать допустимые токи стока и характеристики конкретного приложения, такие как частота переключений и требования к скорости нарастания напряжения. Убедитесь, что выбранный аналог подходит по габаритам и совместим с используемой схемой.

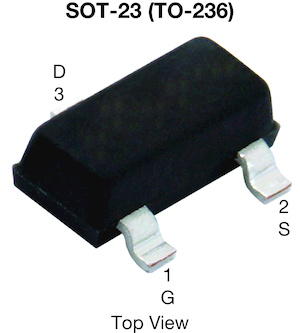

КорпусSOT-23
Покрытие контактаОлово
Постоянный ток стока (ID)300 mA
Ток3 A
Напряжение пробоя сток-исток60 V
Сопротивление сток-исток2 Ω
Напряжение сток-исток (Vdss)60 V
Конфигурация элементовОдиночный
Напряжение затвор-исток (Vgs)20 V
Высота1.12 mm
Входная ёмкость30 pF
Дата выпуска2007-10-28
Без свинцаБез свинца
Длина3.04 mm
Статус жизненного циклаПроизводится
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность350 mW
Мин. напряжение пробоя60 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs2 V
Количество каналов1
Число элементов1
Число выводов3
УпаковкаОтрезок ленты
Рассеиваемая мощность350 mW
Радиационная стойкостьНет
Rds(on) макс.2 Ω
REACH SVHCДа
Сопротивление2 Ω
RoHSСоответствует
Код Schedule B8541210080
Пороговое напряжение2 V
Время задержки выключения35 ns
Время задержки включения25 ns
Напряжение60 V
Масса1.437803 g
Ширина1.4 mm
ДокументСкачать
DatasheetСкачать (8 стр.)
DatasheetСкачать (9 стр.)
DatasheetСкачать (6 стр.)
Technical DrawingСкачать (1 стр.)
