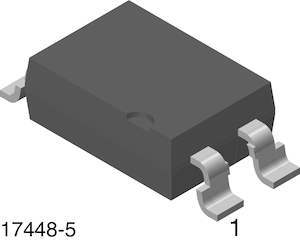

Транзисторная оптопара Vishay SFH6156, 1 канал, ток 60 мА, изоляция 5.3 кВ, корпус DIP-4 SMD
Транзисторная оптопара SFH6156-3T от Vishay выполнена в корпусе DIP-4 SMD и предназначена для передачи сигнала между гальванически развязанными участками схемы. Она обеспечивает изоляцию до 5.3 кВ, что позволяет эффективно защищать цепи от высоковольтных импульсов и помех. Максимальная рекомендуемая сила тока составляет 60 мА, что делает устройство подходящим для большинства стандартных применений в электронном оборудовании.
Оптопары данного типа востребованы в таких отраслях, как промышленная автоматика, энергетика и телекоммуникации. В промышленности они обеспечивают защиту микроконтроллеров и логических схем от скачков напряжения в силовых цепях. В энергетике их используют в устройствах учёта электроэнергии и системах управления электропитанием, где требуется высокая степень изоляции. В телекоммуникациях такие оптопары применяются для защиты линий связи от перенапряжений и обеспечения стабильной работы оборудования.
| Верхняя граница температуры окружающей среды | 100 °C |
| Сертификаты | UL |
| Корпус | SMD/SMT |
| China RoHS | Соответствует |
| Напряжение пробоя коллектор-эмиттер | 70 V |
| Напряжение насыщения коллектор-эмиттер | 400 mV |
| Напряжение коллектор-эмиттер (VCEO) | 70 V |
| Покрытие контакта | Олово |
| Current Transfer Ratio | 70 % |
| Темновой ток | 100 nA |
| Время спада | 14 s |
| Прямой ток | 60 mA |
| Прямое напряжение | 1.25 V |
| Высота | 4.059 mm |
| Входной ток | 60 mA |
| Дата выпуска | 2008-09-30 |
| Напряжение изоляции | 5300 Vrms |
| Без свинца | Без свинца |
| Статус жизненного цикла | Производится |
| Макс. ток коллектора | 100 mA |
| Макс. входной ток | 60 mA |
| Максимальная температура перехода | 125 °C |
| Макс. рабочая температура | 100 °C |
| Макс. выходное напряжение | 70 V |
| Максимальная рассеиваемая мощность | 150 mW |
| Мин. рабочая температура | -55 °C |
| Тип монтажа | Печатная плата, поверхностный монтаж |
| Количество каналов | 1 |
| Число элементов | 1 |
| Число выводов | 4 |
| Выходной ток на канал | 50 mA |
| Выходное напряжение | 70 V |
| Рассеиваемая мощность | 150 mW |
| Радиационная стойкость | Нет |
| REACH SVHC | Да |
| Обратное напряжение пробоя | 6 V |
| Обратное напряжение | 6 V |
| Обратное напряжение (пост. ток) | 6 V |
| Время нарастания | 3 s |
| RoHS | Соответствует |
| Код Schedule B | 8541408000 |
| Время задержки выключения | 2.3 µs |
| Время задержки включения | 3 µs |
| Напряжение | 6 V |
| Документ | Скачать | |
| Информационный лист | Скачать (9 стр.) | |
| Информационный лист | Скачать (7 стр.) | |
| Технический чертеж | Скачать (2 стр.) | |
| Информационный лист | Скачать (10 стр.) | |
| Информационный лист | Скачать (8 стр.) |
