Оптопара с транзисторным выходом, 1 канал, гальваническая изоляция 5000 В.

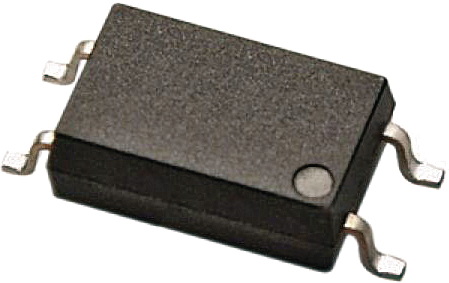

Оптопара EL1018(TA)-VG производства компании Everlight предназначена для обеспечения гальванической развязки в электронных схемах. Она содержит один канал с транзисторным выходом и обеспечивает уровень изоляции до 5000 В, что позволяет эффективно защищать цепи от высоковольтных помех и скачков напряжения.
В основном такие оптопары применяются в импульсных источниках питания, где обеспечивают управление силовыми ключами, в системах автоматизации и промышленной электронике для передачи сигналов между высоковольтными и низковольтными участками, а также в телекоммуникационном оборудовании для защиты сигнальных линий от перегрузок.
| Сертификаты | VDE |
| Корпус | SOP |
| China RoHS | Соответствует |
| Напряжение пробоя коллектор-эмиттер | 80 V |
| Напряжение насыщения коллектор-эмиттер | 300 mV |
| Напряжение коллектор-эмиттер (VCEO) | 80 V |
| Current Transfer Ratio | 130 % |
| Темновой ток | 100 nA |
| Время спада | 18 µs |
| Прямой ток | 60 mA |
| Прямое напряжение | 1.45 V |
| Высота | 2 mm |
| Входной ток | 50 mA |
| Дата выпуска | 2010-03-01 |
| Напряжение изоляции | 5000 Vrms |
| Статус жизненного цикла | Производится |
| Макс. ток коллектора | 50 mA |
| Макс. входной ток | 60 mA |
| Макс. рабочая температура | 110 °C |
| Максимальная рассеиваемая мощность | 250 mW |
| Мин. рабочая температура | -55 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Количество каналов | 1 |
| Число элементов | 1 |
| Число выводов | 4 |
| Выходной ток на канал | 50 mA |
| Выходное напряжение | 80 V |
| Упаковка | Лента на катушке |
| Полярность | NPN |
| Потребляемая мощность | 250 mW |
| Рассеиваемая мощность | 250 mW |
| REACH SVHC | Да |
| Обратное напряжение пробоя | 6 V |
| Обратное напряжение | 6 V |
| Время нарастания | 18 µs |
| RoHS | Соответствует |
| Время задержки выключения | 3 µs |
| Время задержки включения | 4 µs |
| Документ | Скачать | |
| Информационный лист | Скачать (12 стр.) |
