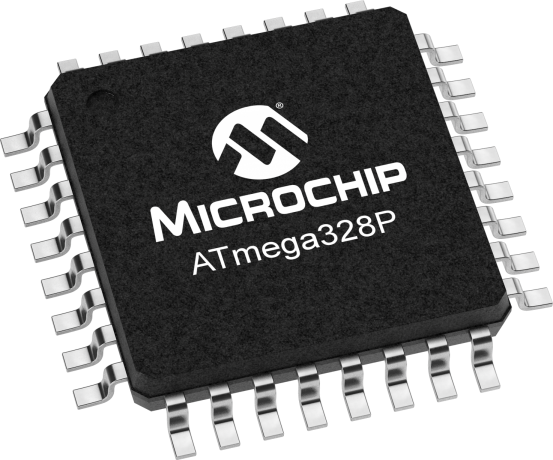

ATMEGA328P-ANR — купить, цена, наличие
| Наименование: | ATMEGA328P-ANR |
| Производитель: | Microchip |
| Категория: | Микроконтроллеры |
| Артикул: | 007247 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |
8-битный микроконтроллер AVR RISC, флеш 32 КБ, питание 2,5/3,3/5 В, корпус LQFP-32, лента.
ATMEGA328P-ANR — это 8-битный микроконтроллер семейства AVR RISC от компании Microchip. Он оснащён 32 КБ флеш-памяти и предназначен для работы при напряжении питания 2,5–3,3–5 В. Корпус микроконтроллера — LQFP-32, что позволяет использовать его в автоматизированных производственных процессах с применением ленты.
При проектировании печатной платы под данный микроконтроллер рекомендуется уделять особое внимание разводке питания и земли. Для снижения уровня помех следует предусмотреть несколько переходных отверстий (vias) между слоями питания и заземления, особенно вокруг ножек VCC и GND. Также необходимо обеспечить качественный теплоотвод, учитывая, что микроконтроллер работает в компактном корпусе и может выделять значительное количество тепла.
| Планируемая дата снятия с производства | 2039-11-11 |
| Покрытие контакта | Олово |
| Архитектура ядра | AVR |
| Страна сборки | Филиппины, Таиланд |
| Страна изготовления | США |
| Страна происхождения | Филиппины, Таиланд |
| Разрядность шины данных | 8 b |
| Код ECCN | EAR99 |
| Частота | 20 MHz |
| Высота | 1.2 mm |
| Код ТН ВЭД | 8542.31.0015 |
| Код ТН ВЭД (HTS) | 8542.31.0015 |
| Интерфейс | 2-Wire, I2C, SPI, UART, USART |
| Статус жизненного цикла | Производится |
| Статус жизненного цикла производителя | Выпущен |
| Максимальная частота | 20 MHz |
| Макс. рабочая температура | 105 °C |
| Макс. напряжение питания | 5.5 V |
| Объём памяти | 32 kB |
| Тип памяти | FLASH |
| Мин. рабочая температура | -40 °C |
| Мин. напряжение питания | 1.8 V |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Количество аналого-цифровых преобразователей | 1 |
| Число каналов АЦП | 8 |
| Количество каналов I2C | 1 |
| Количество операций ввода-вывода | 23 |
| Число выводов | 32 |
| Число программируемых входов/выходов | 23 |
| Количество каналов ШИМ | 6 |
| Количество каналов SPI | 2 |
| Количество таймеров/счетчиков | 3 |
| Количество каналов UART | 1 |
| Тип генератора | Внутренний |
| Упаковка | Лента на катушке |
| Периферийные устройства | Brown-out Detect/Reset, POR, PWM, WDT |
| Объем оперативной памяти | 2 kB |
| RoHS | Соответствует |
| Код Schedule B | 8542310000 |
| Сторожевой таймер | Да |
| Документ | Скачать | |
| Datasheet | Скачать (653 стр.) | |
| Datasheet | Скачать | |
| Datasheet | Скачать (662 стр.) | |
| Technical Drawing | Скачать (19 стр.) | |
| Datasheet | Скачать (660 стр.) | |
| Datasheet | Скачать (50 стр.) |
