LD1117DT33TR — купить, цена, наличие

MPN LD1117DT33TR · STMicroelectronics
Наименование:LD1117DT33TR
Производитель:STMicroelectronics
Категория:LDO-стабилизаторы напряжения
Артикул:007785
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

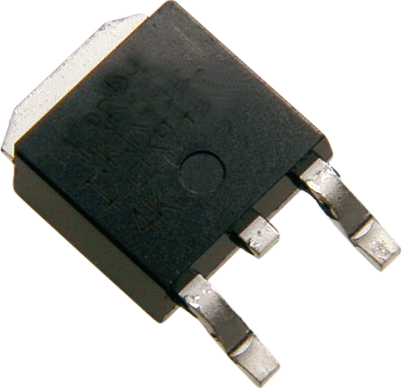

Линейный стабилизатор напряжения STMicroelectronics LD1117, фиксированный положительный, 3.3 В, ток 1300 мА, корпус TO-252

Линейный стабилизатор напряжения STMicroelectronics LD1117DT33TR обеспечивает стабильное выходное напряжение 3,3 В с максимальным током нагрузки до 1300 мА. Этот компонент выполнен в корпусе TO-252, что позволяет эффективно отводить тепло при работе с высокими нагрузками. Стабилизатор обладает низким падением напряжения и предназначен для использования в цепях постоянного тока с фиксированным выходным напряжением.

Типичная ошибка при использовании данного стабилизатора заключается в недостаточном учёте теплового режима. Если не обеспечить адекватное охлаждение, то при высоких токах нагрузки возможен перегрев устройства, что приводит к снижению эффективности стабилизации и даже выходу компонента из строя. Для предотвращения перегрева рекомендуется использовать радиатор подходящего размера или предусматривать дополнительное охлаждение.

Точность1 %
КорпусTO-252
China RoHSНе соответствует
Покрытие контактаОлово
Падение напряжения (dropout)1.1 V
Высота2.4 mm
Высота в установленном положении (макс.)2.3 mm
Входной ток смещения5 mA
Дата выпуска1980-01-04
Длина6.5 mm
Статус жизненного циклаПроизводится
Максимальное входное напряжение15 V
Максимальная температура перехода125 °C
Макс. рабочая температура125 °C
Макс. выходной ток1.3 A
Максимальная рассеиваемая мощность12 W
Минимальное входное напряжение4.75 V
Мин. рабочая температура0 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное выходное напряжение3.3 V
Номинальный ток питания5 mA
Количество каналов1
Число цепей1
Число выходов1
Число выводов3
Число регуляторов1
Число выводов2
Выходной ток800 mA
Тип выходаФиксированный
Выходное напряжение3.3 V
Точность выходного напряжения1 %
УпаковкаЛента на катушке
Полярностьположительный
Рассеиваемая мощность12 W
Номинальная мощность12 W
Ток покоя5 mA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000
Шаг выводов2.28 mm
Допуск1 %
Допуск по напряжению2 %
Масса4.535924 g
Ширина6.1 mm
ДокументСкачать
Информационный листСкачать (44 стр.)
Информационный листСкачать (41 стр.)
Информационный листСкачать (42 стр.)
Информационный листСкачать (38 стр.)
