MCP2551-E/P — купить, цена, наличие

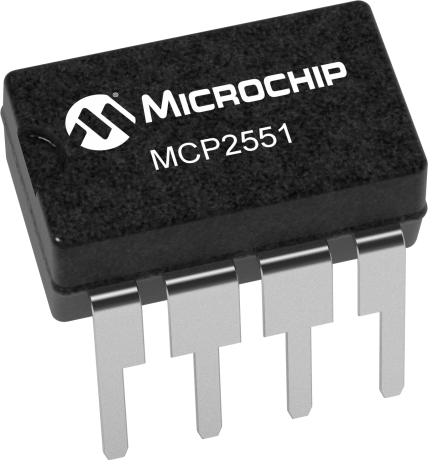

Микросхема от Microchip служит приёмопередатчиком CAN-шины, то есть физическим уровнем между CAN-контроллером и линией связи. Она поддерживает скорость передачи данных до 1 Mbps и выполнена в выводном корпусе PDIP длиной 10,16 мм и высотой 4,953 мм, удобном для макетов и монтажа в отверстия. Исполнение без свинца, страна происхождения Таиланд, код ECCN EAR99. Компонент выпускается с 2002 года, однако снятие с производства запланировано на 31.12.2025, и для новых разработок это стоит учесть заранее.

Схемотехническая задача трансивера состоит в том, чтобы преобразовать логические сигналы передачи и приёма контроллера (встроенного в микроконтроллер или отдельного) в дифференциальную пару CANH/CANL и обратно. В расчёте схемы он выступает узлом физического уровня. Допустимая длина линии уменьшается с ростом скорости, а шину согласуют терминальными резисторами только на двух крайних узлах. Частая ошибка состоит в том, что от такого трансивера ждут гальванической развязки, но её здесь нет. При разных потенциалах земель узлов нужен отдельный изолятор.
