RC0603FR-076R81L — купить, цена, наличие
| Наименование: | RC0603FR-076R81L |
| Производитель: | Yageo Group |
| Категория: | Чип резисторы SMD |
| Артикул: | 009616 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |

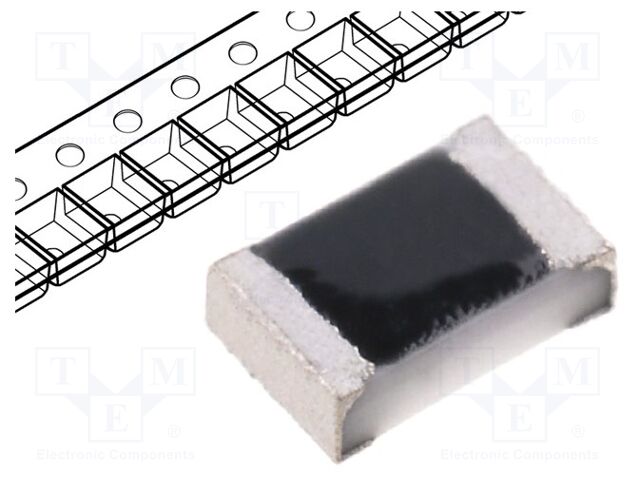

Толстоплёночный чип-резистор Yageo 0603, 6.81 Ом ±1%, 1/10 Вт, ТКС ±200 ppm/°C
Чип-резистор RC0603FR-076R81L от Yageo выполнен в стандартном корпусе 0603 с номинальным сопротивлением 6.81 Ом и допуском ±1%. Мощность рассеяния составляет 1/10 Вт, а температурный коэффициент сопротивления (ТКС) равен ±200 ppm/°C, что обеспечивает стабильную работу в широком диапазоне температур.
При монтаже данного компонента необходимо учитывать его небольшие размеры и использовать соответствующие технологии пайки, такие как поверхностный монтаж (SMD). Для обеспечения надежного соединения и долговечности рекомендуется применять флюс с низкой коррозионной активностью и соблюдать температурный режим пайки, указанный производителем. Также важно обеспечить достаточную площадь контактных площадок на печатной плате для надежного крепления резистора и предотвращения термических напряжений.
| Корпус | 0603 |
| Типоразмер корпуса (дюймовый) | 0603 |
| China RoHS | Не соответствует |
| Состав | толстоплёночный |
| Покрытие контакта | Олово |
| Глубина | 800 µm |
| Особенности | влагостойкий |
| Высота | 450 µm |
| Дата выпуска | 2004-09-22 |
| Без свинца | Без свинца |
| Длина | 1.6 mm |
| Статус жизненного цикла | Производится |
| Макс. рабочая температура | 155 °C |
| Максимальная рассеиваемая мощность | 100 mW |
| Военный стандарт | Нет |
| Мин. рабочая температура | -55 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Число выводов | 2 |
| Число окончаний | 2 |
| Номинальная мощность | 100 mW |
| Радиационная стойкость | Нет |
| REACH SVHC | Да |
| Сопротивление | 6.81 Ω |
| RoHS | Соответствует |
| Код Schedule B | 8533210045 |
| Температурный коэффициент | 200 ppm/°C |
| Тип вывода | SMD/SMT |
| Допуск | 1 % |
| Номинальное напряжение | 75 V |
| Номинальное напряжение (DC) | 50 V |
| Ширина | 800 µm |
| Рабочее напряжение | 75 V |
| Документ | Скачать | |
| Информационный лист | Скачать (11 стр.) | |
| Информационный лист | Скачать (10 стр.) | |
| Информационный лист | Скачать (9 стр.) | |
| Информационный лист | Скачать (8 стр.) |
