BCV27 — купить, цена, наличие

MPN BCV27 · onsemi

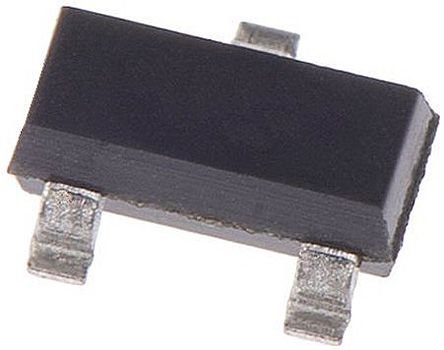

Наименование:BCV27
Производитель:onsemi
Категория:Биполярные транзисторы
Артикул:007009
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1.79 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Составной транзистор Дарлингтона NPN, 30 В, ток 1,2 А, мощность 350 мВт, корпус SOT-23-3.

Составной транзистор Дарлингтона BCV27 производства компании onsemi предназначен для работы в цепях постоянного тока. Он обладает номинальным напряжением коллектор-эмиттер 30 В, способен пропускать постоянный ток до 1,2 А и рассеивать мощность до 350 мВт. Корпус транзистора — компактный SOT-23-3, подходящий для поверхностного монтажа.

При проектировании печатной платы рекомендуется уделять особое внимание правильной трассировке земли и сигнальных линий, чтобы избежать помех и обеспечить стабильную работу устройства. Благодаря малому размеру корпуса, BCV27 удобен для применения в ограниченных пространствах, но необходимо учитывать допустимую мощность рассеяния и обеспечивать адекватное охлаждение, если транзистор работает близко к предельным параметрам.

КорпусSOT-23
China RoHSСоответствует
Напряжение коллектор-база (VCBO)40 V
Напряжение пробоя коллектор-эмиттер30 V
Напряжение насыщения коллектор-эмиттер1 V
Напряжение коллектор-эмиттер (VCEO)30 V
Покрытие контактаОлово
Номинальный ток1.2 A
Конфигурация элементовОдиночный
Напряжение эмиттер-база (VEBO)10 V
Произведение усиления на полосу220 MHz
Высота1.11 mm
hFE (мин.)20000
Дата выпуска1994-01-01
Без свинцаБез свинца
Длина2.92 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. напряжение пробоя30 V
Макс. ток коллектора1.2 A
Максимальная температура перехода150 °C
Максимальная рабочая температура150 °C
Максимальная рассеиваемая мощность250 mW
Минимальная рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Число элементов1
Число выводов3
УпаковкаОтрезок ленты
ПолярностьNPN
Рассеиваемая мощность350 mW
Радиационное упрочнениеНет
REACH SVHCДа
RoHSСоответствует
Код Schedule B8541210080
Частота перехода220 MHz
Номинальное напряжение (DC)30 V
Масса30 mg
Ширина1.3 mm
ДокументСкачать
Информационный листСкачать (6 стр.)
Информационный листСкачать (5 стр.)
Информационный листСкачать (7 стр.)
Информационный листСкачать
Технический чертежСкачать (1 стр.)
Информационный листСкачать (8 стр.)
Future ElectronicsAvnetNewarkMaster ElectronicsOnlinecomponents.comRochester ElectronicsVericalFlip ElectronicsDigiKeyArrow ElectronicsMouserComponent SearchClassic ComponentsGreenTree ElectronicsEsaler ElectronicICSuperman Co.MaritexFmall Co., LimitedUnikeyICAnsinorJRH ElectronicsAxis Part LimitedTMENAC SemiXingHuan InternationalRebound ElectronicsSuntronicAbacus TechnologiesUnikeyic (ICkey)

Позиция есть у 29 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
